Datasheet下载- 型号： LNK6776E
- 制造商： Power Integrations
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LNK6776E由Power Integrations设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LNK6776E价格参考。Power IntegrationsLNK6776E封装/规格：未分类， 暂无。您可以下载LNK6776E参考资料、Datasheet数据手册功能说明书，资料中有LNK6776E 详细功能的应用电路图电压和使用方法及教程。
LNK6776E 是 Power Integrations 推出的一款高度集成的离线式 AC-DC 转换器（PMIC），属于其 LinkSwitch-6 系列，采用增强型封装与精确初级侧调节（PSR）技术，无需光耦和次级反馈电路。其典型应用场景包括： 1. 小功率通用适配器：如手机充电器、蓝牙耳机充电盒、智能手表/手环充电器（输出功率约5–12W）； 2. 物联网设备电源：为Wi-Fi模块、Zigbee网关、传感器节点等提供稳定低压直流（如5V/9V/12V）； 3. 家电辅电源：用于空调、洗衣机、冰箱等中控板的待机电源（Standby Supply），满足<100mW超低空载功耗要求（符合DoE VI / CoC Tier 2）； 4. 工业控制与楼宇自动化：为PLC模块、智能电表、LED驱动控制器等提供隔离、可靠的辅助供电； 5. LED照明驱动：适用于非调光或固定亮度的LED灯泡、筒灯等（需搭配恒压或恒流外围设计）。 该芯片内置650V高压MOSFET、多模式PWM/PFM控制、完善的保护功能（过温、过压、短路、前沿消隐），支持宽输入电压（85–265VAC），具备高效率（>80%）、高可靠性及简化BOM等优势，特别适合对成本、尺寸和能效有严苛要求的紧凑型离线电源设计。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC OFF-LINE SWITCH PWM 7SIP交流/直流转换器 Off-Line Switcher IC PSR LinkSwitch HP |
| 产品分类 | PMIC - AC-DC 转换器，离线开关集成电路 - IC |
| 品牌 | Power Integrations |
| 产品手册 | |

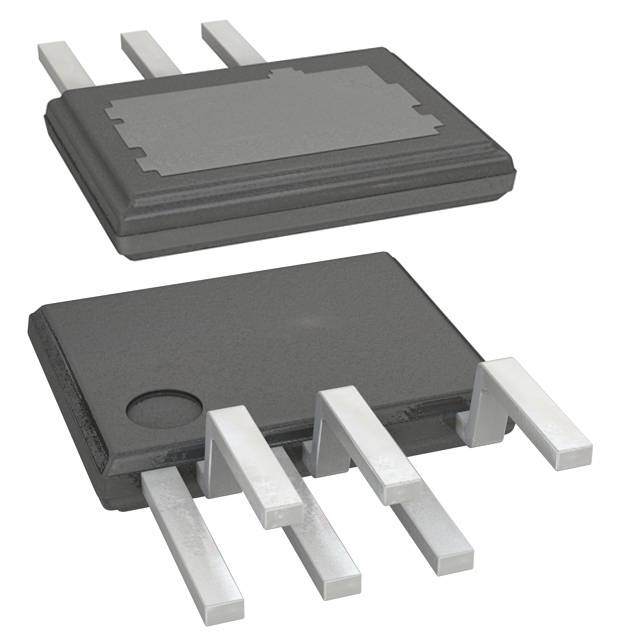

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电源管理 IC,交流/直流转换器,Power Integrations LNK6776ELinkSwitch®-HP |
| 数据手册 | |
| 产品型号 | LNK6776E |
| 产品种类 | 交流/直流转换器 |
| 供应商器件封装 | eSIP-7C |
| 功率(W) | 88W |
| 包装 | 管件 |
| 商标 | Power Integrations |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 7-SIP，6 引线，裸露焊盘，成形引线 |
| 封装/箱体 | eSIP-7C |
| 工作温度 | -40°C ~ 150°C |
| 工厂包装数量 | 48 |
| 开关频率 | 120 kHz to 136 kHz |
| 标准包装 | 48 |
| 电压-击穿 | 725V |
| 电压-输入 | 85 V ~ 265 VAC |
| 电压-输出 | - |
| 电源电流 | 1.6 mA |
| 类型 | Off Line Switcher |
| 输出功率 | 60 W |
| 输出电流 | 15 uA |
| 输出隔离 | 隔离 |
| 频率范围 | 120kHz ~ 136kHz |
