Datasheet下载- 型号： LNK563PN
- 制造商： Power Integrations
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LNK563PN由Power Integrations设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LNK563PN价格参考。Power IntegrationsLNK563PN封装/规格：未分类， 暂无。您可以下载LNK563PN参考资料、Datasheet数据手册功能说明书，资料中有LNK563PN 详细功能的应用电路图电压和使用方法及教程。
LNK563PN 是 Power Integrations 推出的一款高度集成的离线式 AC-DC 转换器（PMIC），属于 LinkSwitch-5 系列，采用恒流/恒压（CC/CV）控制，内置 700 V 功率 MOSFET 和控制器，支持初级侧稳压（PSR），无需光耦和次级反馈电路。 其典型应用场景包括： ✅ 小功率适配器与充电器：如手机、蓝牙耳机、智能手环等低功耗设备的5 W以内墙插式或USB-A充电器； ✅ 物联网终端电源：为Wi-Fi模块、Zigbee网关、传感器节点等提供稳定5 V/12 V辅助供电； ✅ 家电待机电源（Standby PSU）：用于电视、机顶盒、空调等电器的遥控接收、MCU唤醒及实时钟（RTC）供电； ✅ 工业控制板辅助电源：为PLC模块、HMI显示屏、继电器驱动电路等提供隔离、低成本、高可靠性的1–5 W偏置电源； ✅ LED照明驱动：适用于非调光类LED灯泡、灯管等对成本敏感、空间受限的恒压/恒流驱动方案（需搭配外围电路实现LED电流调节）。 该器件支持宽输入电压范围（85–265 VAC），具备完善的保护功能（过温、过压、短路、开环保护），采用DIP-8封装（PN后缀），便于通孔安装与生产。因其高集成度、高能效（满足DoE VI级、ErP Lot 6）、低待机功耗（<30 mW）及无需次级反馈等特点，特别适合对BOM成本、PCB面积和可靠性要求严苛的消费类与工业类嵌入式电源设计。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC OFFLINE SWIT OTP HV 8DIP交流/直流转换器 2.1W 85-265 VAC 2.9W 230 VAC |
| 产品分类 | PMIC - AC-DC 转换器，离线开关集成电路 - IC |
| 品牌 | Power Integrations |
| 产品手册 | |

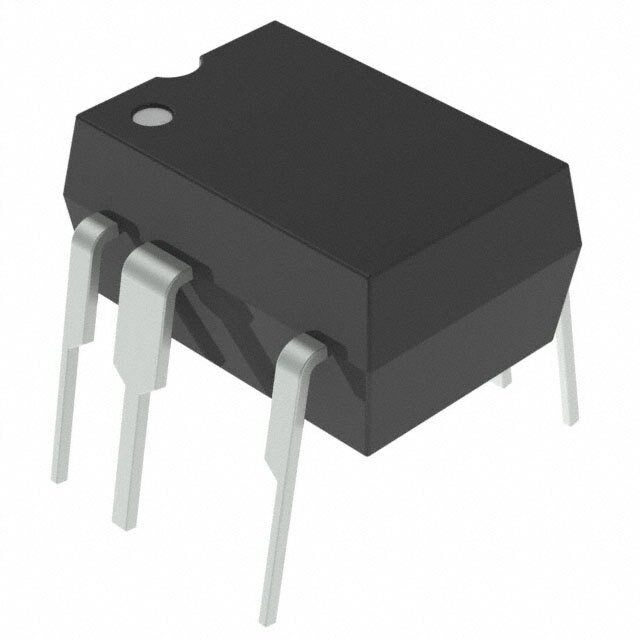

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电源管理 IC,交流/直流转换器,Power Integrations LNK563PNLinkSwitch®-LP |
| 数据手册 | |
| 产品型号 | LNK563PN |
| 产品目录页面 | |
| 产品种类 | 交流/直流转换器 |
| 供应商器件封装 | DIP-8B |
| 其它名称 | 596-1037-5 |
| 功率(W) | 2.5W |
| 包装 | 管件 |
| 占空比-最大 | 70 % |
| 商标 | Power Integrations |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 8-DIP（0.300"，7.62mm），7 引线 |
| 封装/箱体 | DIP-8 |
| 工作温度 | -40°C ~ 150°C |
| 工作温度范围 | - 40 C to + 150 C |
| 工厂包装数量 | 50 |
| 开关频率 | 83 kHz |
| 标准包装 | 50 |
| 电压-击穿 | 700V |
| 电压-输入 | - |
| 电压-输出 | - |
| 电源电流 | 220 uA |
| 类型 | Off-Line Switcher |
| 输入/电源电压—最大值 | 265 VAC |
| 输入/电源电压—最小值 | 85 VAC |
| 输出功率 | 2.1 W |
| 输出电压 | 5.8 V |
| 输出电流 | 148 mA |
| 输出端数量 | 1 Output |
| 输出隔离 | 隔离 |
| 配用 | /product-detail/zh/RDK-83/596-1128-ND/1473504/product-detail/zh/DAK-85/596-1104-ND/1007197 |
| 频率范围 | 77kHz ~ 89kHz |
