Datasheet下载- 型号： LNK563DN-TL
- 制造商： Power Integrations
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LNK563DN-TL由Power Integrations设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LNK563DN-TL价格参考。Power IntegrationsLNK563DN-TL封装/规格：未分类， 暂无。您可以下载LNK563DN-TL参考资料、Datasheet数据手册功能说明书，资料中有LNK563DN-TL 详细功能的应用电路图电压和使用方法及教程。
LNK563DN-TL 是 Power Integrations 推出的一款高度集成的离线式 AC-DC 转换器（恒压/恒流 PWM 开关），属于其 LinkSwitch-5 系列，采用 SO-8 封装。其典型应用场景包括： 1. 小功率适配器与充电器：适用于输出功率 ≤ 3.5W（如 5V/0.7A）的手机、蓝牙耳机、智能穿戴设备等低功耗充电器； 2. 物联网终端电源：为 Wi-Fi 模块、Zigbee 网关、传感器节点等提供隔离、低成本、高可靠性的辅助电源； 3. 家电待机电源（Standby PSU）：用于电视、机顶盒、空调遥控接收电路等的 3.3V/5V 待机供电，支持超低空载功耗（＜30mW），满足全球能效标准（如 DOE VI、ErP Lot 6）； 4. 工业控制接口电源：为 PLC 输入/输出模块、继电器驱动电路等提供紧凑型隔离 DC 偏置电源； 5. LED 驱动辅助电路：在智能 LED 驱动器中为 MCU 和通信电路（如 DALI、0–10V）供电。 该芯片内置 700V MOSFET、振荡器、高压启动、保护电路（过温、过流、输出短路自动重启），支持原边反馈（无需光耦和次级 TL431），显著简化设计、降低成本并提升可靠性。适用于宽输入电压（85–265 VAC）、高隔离要求且对体积与待机功耗敏感的嵌入式电源应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC OFFLINE SWIT OTP HV 8SOIC |
| 产品分类 | PMIC - AC-DC 转换器，离线开关 |
| 品牌 | Power Integrations |
| 数据手册 | |

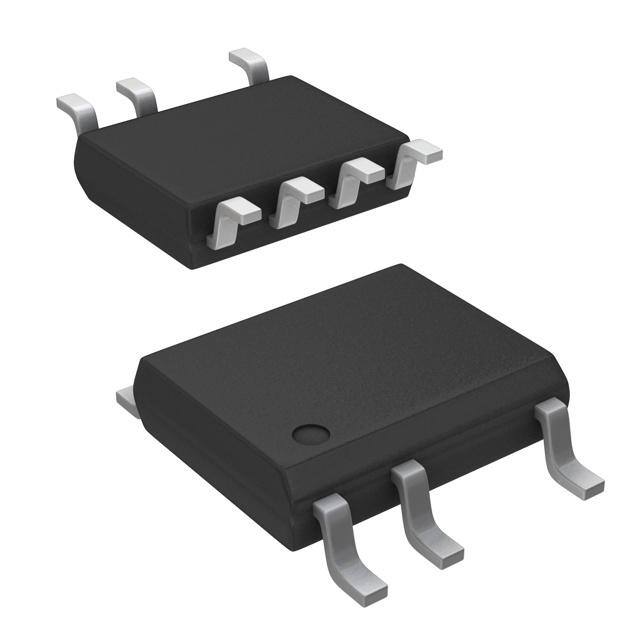

| 产品图片 |
|
| 产品型号 | LNK563DN-TL |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | LinkSwitch®-LP |
| 供应商器件封装 | SO-8C |
| 其它名称 | 596-1136-6 |
| 功率(W) | 2.5W |
| 包装 | Digi-Reel® |
| 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽）7 引线 |
| 工作温度 | -40°C ~ 150°C |
| 标准包装 | 1 |
| 电压-击穿 | 700V |
| 电压-输入 | - |
| 电压-输出 | - |
| 输出隔离 | 隔离 |
| 配用 | /product-detail/zh/RDK-83/596-1128-ND/1473504/product-detail/zh/DAK-85/596-1104-ND/1007197 |
| 频率范围 | 77kHz ~ 89kHz |
