Datasheet下载- 型号： LMH6523SQ/NOPB
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LMH6523SQ/NOPB由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LMH6523SQ/NOPB价格参考。Texas InstrumentsLMH6523SQ/NOPB封装/规格：未分类， 暂无。您可以下载LMH6523SQ/NOPB参考资料、Datasheet数据手册功能说明书，资料中有LMH6523SQ/NOPB 详细功能的应用电路图电压和使用方法及教程。
LMH6523SQ/NOPB 是德州仪器（Texas Instruments）推出的高性能、低功耗、双通道可编程增益放大器（PGA），属于“线性—放大器—特殊用途”类别。其核心应用场景聚焦于需要高精度、宽动态范围和快速增益切换的信号调理系统。 典型应用包括： - 超声医学成像系统：作为接收通道中的时间增益控制（TGC）放大器，动态补偿不同深度组织的回波衰减，支持高达24 dB增益范围、10 ns级增益步进切换，满足实时B型/谐波成像需求； - 工业与医疗超声设备：配合ADC前端使用，提供低噪声（1.9 nV/√Hz）、低失真（HD2/HD3 < –75 dBc @ 5 MHz）和轨到轨输出，提升图像信噪比与分辨率； - 激光雷达（LiDAR）接收链路：用于弱光脉冲信号的程控放大与阻抗匹配，支持多级增益配置以适应不同距离反射强度； - 高精度数据采集系统：如便携式NDT（无损检测）设备、声纳接收机等，利用其SPI数字接口实现灵活增益配置（0/6/12/18/24 dB五档）与通道独立控制； - 测试测量仪器：在自动量程万用表、动态信号分析仪中实现快速、稳定的输入信号适配。 该器件采用WQFN-16封装，工作温度范围–40°C 至 +85°C，支持单电源（3.3 V或5 V）供电，兼具低功耗（每通道约35 mW）与高带宽（150 MHz小信号带宽），是高性能模拟前端（AFE）的关键组件。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| -3db带宽 | 1.4GHz |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC OPAMP VGA 1.4GHZ 54WQFN |
| 产品分类 | Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps |
| 品牌 | Texas Instruments |
| 数据手册 | |

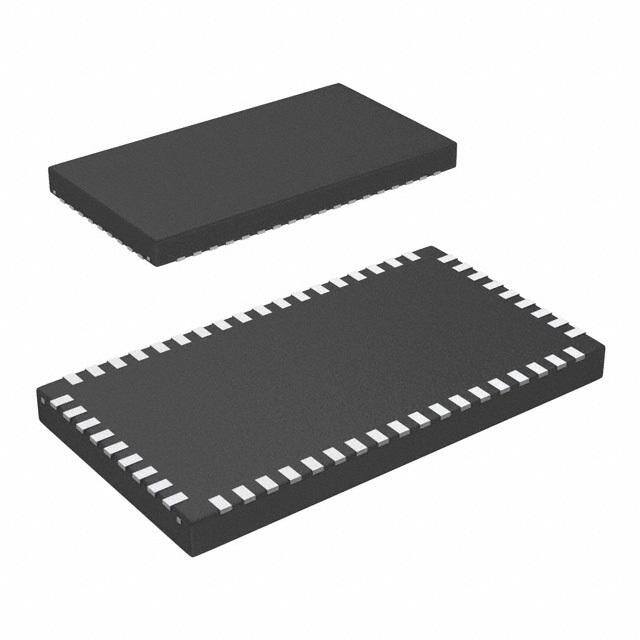

| 产品图片 |
|
| 产品型号 | LMH6523SQ/NOPB |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 54-WQFN （10x5.5） |
| 包装 | 带卷 （TR） |
| 压摆率 | - |
| 增益带宽积 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 54-WFQFN 裸露焊盘 |
| 工作温度 | -40°C ~ 85°C |
| 放大器类型 | 可变增益 |
| 标准包装 | 2,000 |
| 电压-电源，单/双 (±) | 4.75 V ~ 5.25 V |
| 电压-输入失调 | - |
| 电流-电源 | 465mA |
| 电流-输入偏置 | - |
| 电流-输出/通道 | - |
| 电路数 | 4 |
| 输出类型 | 差分 |
