Datasheet下载- 型号： LM3524DN
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LM3524DN由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LM3524DN价格参考。Texas InstrumentsLM3524DN封装/规格：未分类， 暂无。您可以下载LM3524DN参考资料、Datasheet数据手册功能说明书，资料中有LM3524DN 详细功能的应用电路图电压和使用方法及教程。
LM3524DN 是德州仪器（Texas Instruments）推出的一款经典双端口PWM开关电源控制器（属于PMIC中的DC-DC开关式控制器），采用16引脚DIP封装。其主要应用场景包括： 1. 离线式AC-DC电源适配器与辅助电源：常用于反激（Flyback）或正激（Forward）拓扑中，为工业设备、家电、通信模块提供隔离型+5V/+12V等辅助供电。 2. 可调输出的DC-DC转换器：支持宽输入电压范围（典型4.5–40V），适用于电池供电系统（如12V/24V车载系统）中升压、降压或升降压（需外置MOSFET）设计，用于为微控制器、传感器、运放等提供稳定偏置电压。 3. 工业控制与仪器仪表电源：凭借内置误差放大器、振荡器、PWM比较器及图腾柱输出驱动能力，适合构建高可靠性、中等功率（<100W）的定制化开关电源，满足PLC模块、数据采集单元等对稳压精度和噪声抑制的要求。 4. 教学与原型开发：因其外围电路简洁、工作原理清晰，广泛用于高校电力电子课程实验及工程师快速验证开关电源拓扑设计。 需注意：LM3524DN为控制器型芯片（无集成功率开关），需外接MOSFET/BJT及磁性元件；已停产多年（属成熟经典器件），现多用于维护既有设备或对成本/兼容性敏感的场景，新设计推荐选用TI更新的UCC系列（如UCC28C4x）替代。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| Cuk | 无 |
| 描述 | IC REG BUCK BST FLYBK 5V 16-DIP |
| 产品分类 | PMIC - 稳压器 - DC DC 切换控制器 |
| 品牌 | Texas Instruments |
| 数据手册 | |

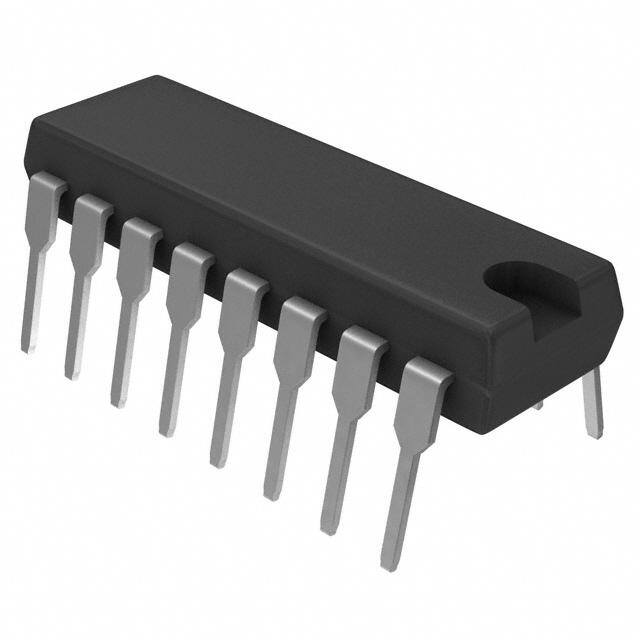

| 产品图片 |
|
| 产品型号 | LM3524DN |
| PWM类型 | 控制器 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 倍增器 | 无 |
| 分频器 | 无 |
| 包装 | 管件 |
| 升压 | 是 |
| 占空比 | 49% |
| 反向 | 是 |
| 反激式 | 是 |
| 封装/外壳 | 16-DIP（0.300"，7.62mm） |
| 工作温度 | 0°C ~ 125°C |
| 标准包装 | 25 |
| 电压-电源 | 8 V ~ 40 V |
| 输出数 | 1 |
| 降压 | 是 |
| 隔离式 | 无 |
| 频率-最大值 | 350kHz |
