Datasheet下载- 型号： LM12H458CIV/NOPB
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LM12H458CIV/NOPB由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LM12H458CIV/NOPB价格参考。Texas InstrumentsLM12H458CIV/NOPB封装/规格：未分类， 暂无。您可以下载LM12H458CIV/NOPB参考资料、Datasheet数据手册功能说明书，资料中有LM12H458CIV/NOPB 详细功能的应用电路图电压和使用方法及教程。
LM12H458CIV/NOPB 是德州仪器（Texas Instruments）推出的一款高精度、高速、单片集成的12位数据采集系统（DAS），非普通ADC/DAC芯片，而是包含采样保持放大器、12位逐次逼近型ADC、双路12位DAC、可编程增益仪表放大器（PGIA）、多路复用器及基准电压源的专用型混合信号处理器。 其典型应用场景包括： 🔹 工业过程控制：用于PLC模拟量模块、传感器信号调理与闭环控制，PGIA支持微弱差分信号（如热电偶、应变片）直接接入，双DAC可用于驱动执行器或生成校准信号； 🔹 自动测试设备（ATE）：高速（最高转换速率约250 kSPS）、高线性度（INL ±0.5 LSB）和内置同步采样/输出能力，适用于中速多通道数据采集与波形生成； 🔹 医疗仪器：如病人监护仪中的生物电信号（ECG、EEG）采集前端，PGIA提供高共模抑制比（>100 dB），配合低噪声设计满足IEC 60601安全要求； 🔹 精密测量系统：如数字万用表（DMM）、校准源，利用其内部精密基准（2.5 V，±0.1%初始精度）和自校准功能提升系统级精度。 该器件采用28引脚PLCC封装（CIV后缀），工作温度范围为–40°C 至 +85°C，适用于对集成度、可靠性和中等速度性能有要求的嵌入式数据采集场合。注意：已停产（NRND），现多用于维护或成熟工业设备中。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC ACQUISITION SYS 12BIT 44-PLCC模数转换器 - ADC 12B Data Acquisition System |
| 产品分类 | 数据采集 - ADCs/DAC - 专用型集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

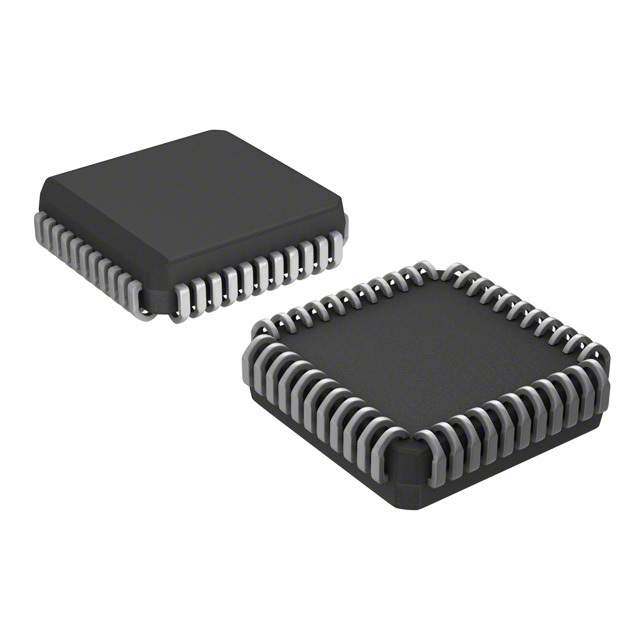

| 产品图片 |
|
| rohs | 符合RoHS含铅 / 不受限制有害物质指令(RoHS)规范要求限制 |
| 产品系列 | 数据转换器IC,模数转换器 - ADC,Texas Instruments LM12H458CIV/NOPB- |
| 数据手册 | |
| 产品型号 | LM12H458CIV/NOPB |
| PCN组件/产地 | |
| 产品目录页面 | |
| 产品种类 | 模数转换器 - ADC |
| 供应商器件封装 | 44-PLCC（16.58x16.58） |
| 信噪比 | 77.5 dB |
| 其它名称 | *LM12H458CIV/NOPB |
| 分辨率 | 12 bit+ Sign |
| 分辨率（位） | 12 b |
| 包装 | 管件 |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | 44-LCC（J 形引线） |
| 封装/箱体 | PLCC-44 |
| 工作温度 | -40°C ~ 85°C |
| 工作电源电压 | 5 V |
| 工厂包装数量 | 25 |
| 接口类型 | Parallel |
| 数据接口 | 并联 |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 25 |
| 电压-电源 | 3 V ~ 5.5 V |
| 电压参考 | Internal, External |
| 电压源 | 模拟和数字 |
| 类型 | 数据采集系统（DAS） |
| 系列 | LM12H458 |
| 转换器数量 | 1 |
| 转换速率 | 182 kS/s |
| 输入类型 | Differential |
| 通道数量 | 8 Channel/4 Channel |
| 采样率（每秒） | 140k |
