ICGOO在线商城 > IRFU3704ZPBF
Datasheet下载- 型号： IRFU3704ZPBF
- 制造商： International Rectifier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
IRFU3704ZPBF产品简介：
ICGOO电子元器件商城为您提供IRFU3704ZPBF由International Rectifier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供IRFU3704ZPBF价格参考以及International RectifierIRFU3704ZPBF封装/规格参数等产品信息。 你可以下载IRFU3704ZPBF参考资料、Datasheet数据手册功能说明书， 资料中有IRFU3704ZPBF详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | MOSFET N-CH 20V 60A I-PAKMOSFET MOSFT 20V 60A 8.4mOhm 9.3nC Qg |
| 产品分类 | FET - 单分离式半导体 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| Id-ContinuousDrainCurrent | 60 A |
| Id-连续漏极电流 | 60 A |
| 品牌 | International Rectifier |
| 产品手册 | |

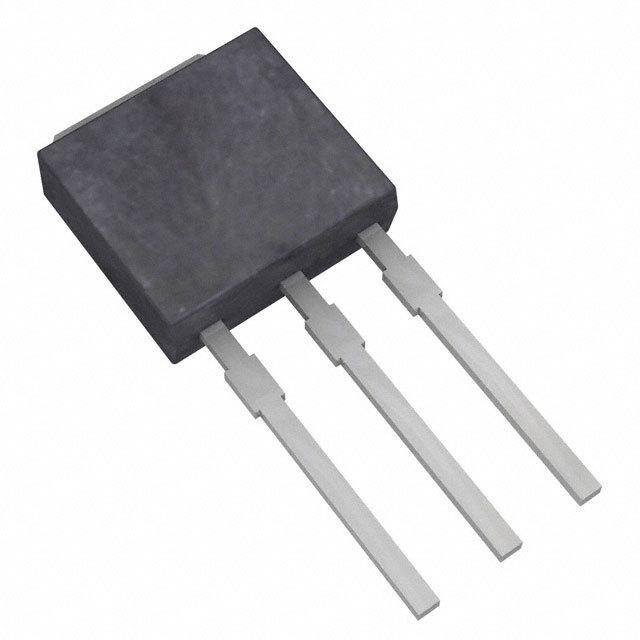

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,International Rectifier IRFU3704ZPBFHEXFET® |
| 数据手册 | |
| 产品型号 | IRFU3704ZPBF |
| PCN组件/产地 | |
| PCN过时产品 | |
| Pd-PowerDissipation | 48 W |
| Pd-功率耗散 | 48 W |
| Qg-GateCharge | 9.3 nC |
| Qg-栅极电荷 | 9.3 nC |
| RdsOn-Drain-SourceResistance | 11.4 mOhms |
| RdsOn-漏源导通电阻 | 11.4 mOhms |
| Vds-Drain-SourceBreakdownVoltage | 20 V |
| Vds-漏源极击穿电压 | 20 V |
| Vgs-Gate-SourceBreakdownVoltage | 20 V |
| Vgs-栅源极击穿电压 | 20 V |
| 不同Id时的Vgs(th)（最大值） | 2.55V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 1190pF @ 10V |
| 不同Vgs时的栅极电荷(Qg) | 14nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 8.4 毫欧 @ 15A，10V |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26250http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26240 |
| 产品目录页面 | |
| 产品种类 | MOSFET |
| 供应商器件封装 | I-Pak |
| 其它名称 | *IRFU3704ZPBF |
| 功率-最大值 | 48W |
| 包装 | 管件 |
| 商标 | International Rectifier |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-251-3 长引线，IPak，TO-251AB |
| 封装/箱体 | IPAK-3 |
| 工厂包装数量 | 75 |
| 晶体管极性 | N-Channel |
| 标准包装 | 75 |
| 漏源极电压(Vdss) | 20V |
| 电流-连续漏极(Id)（25°C时） | 60A （Tc） |
| 设计资源 | http://www.irf.com/product-info/models/saber/irfr_u3704z.sinhttp://www.irf.com/product-info/models/spice/irfr_u3704z.spi |
