Datasheet下载- 型号： IPI77N06S3-09
- 制造商： Infineon
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供IPI77N06S3-09由Infineon设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 IPI77N06S3-09价格参考。InfineonIPI77N06S3-09封装/规格：未分类， 暂无。您可以下载IPI77N06S3-09参考资料、Datasheet数据手册功能说明书，资料中有IPI77N06S3-09 详细功能的应用电路图电压和使用方法及教程。
IPI77N06S3-09 是英飞凌（Infineon Technologies）推出的高性能N沟道增强型功率MOSFET，采用PG-TO263-3封装（D²PAK），具有低导通电阻（RDS(on) ≤ 9.5 mΩ @ VGS = 10 V）、高电流能力（ID = 77 A，TC = 25°C）及优良的开关特性。其典型应用场景包括： - 汽车电子：广泛用于车载DC-DC转换器、电机驱动（如车窗升降、座椅调节、冷却风扇控制）、LED车灯驱动及电池管理系统（BMS）中的充放电开关；符合AEC-Q101汽车级可靠性标准。 - 工业电源与电机控制：适用于开关电源（SMPS）、不间断电源（UPS）、伺服驱动器和变频器中的主开关或同步整流器件，尤其适合中高频（≤100 kHz）硬开关应用。 - 消费类与白色家电：用于空调、洗衣机、冰箱等变频压缩机驱动模块，以及大功率快充适配器、电动工具电池保护板中的主功率开关。 该器件具备优异的雪崩耐受能力、内置ESD保护及热稳定性，配合优化的栅极电荷（Qg ≈ 84 nC），兼顾效率与EMI性能，是中压（60 V）、大电流、高可靠性应用的理想选择。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET N-CH 55V 77A TO-262 |
| 产品分类 | FET - 单 |
| FET功能 | 标准 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| 品牌 | Infineon Technologies |
| 数据手册 | http://www.infineon.com/dgdl/IPP_B_I77N06S3-09_DS_1_1.pdf?folderId=db3a304314dca389011528372fbb12ac&fileId=db3a304316f112290116f2dc633b72bf |

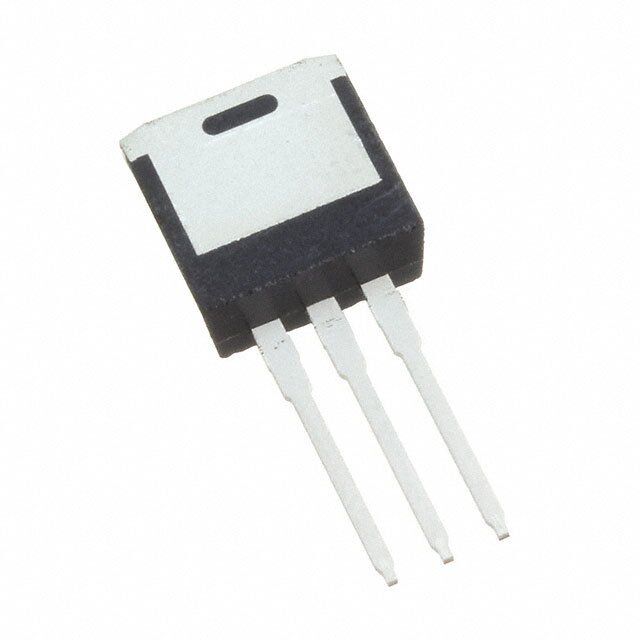

| 产品图片 |
|
| 产品型号 | IPI77N06S3-09 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | OptiMOS™ |
| 不同Id时的Vgs(th)（最大值） | 4V @ 55µA |
| 不同Vds时的输入电容(Ciss) | 5335pF @ 25V |
| 不同Vgs时的栅极电荷(Qg) | 103nC @ 10V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 9.1 毫欧 @ 39A，10V |
| 供应商器件封装 | PG-TO262-3 |
| 其它名称 | IPI77N06S3-09-ND |
| 功率-最大值 | 107W |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-262-3，长引线，I²Pak，TO-262AA |
| 标准包装 | 500 |
| 漏源极电压(Vdss) | 55V |
| 电流-连续漏极(Id)（25°C时） | 77A （Tc） |
