Datasheet下载- 型号： HUF75344A3
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供HUF75344A3由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 HUF75344A3价格参考。Fairchild SemiconductorHUF75344A3封装/规格：未分类， 暂无。您可以下载HUF75344A3参考资料、Datasheet数据手册功能说明书，资料中有HUF75344A3 详细功能的应用电路图电压和使用方法及教程。
HUF75344A3 是安森美（ON Semiconductor）推出的一款N沟道增强型功率MOSFET，采用TO-220AB封装，具有低导通电阻（RDS(on) ≈ 0.018 Ω @ VGS = 10 V）、高电流能力（ID = 75 A）和优良的开关特性。其典型应用场景包括： 1. DC-DC电源转换：广泛用于开关电源（SMPS）、同步整流、DC/DC降压（Buck）转换器等，提升效率并减小散热需求； 2. 电机驱动：适用于中小功率直流电机、步进电机或风扇驱动电路中的H桥或单边开关，支持高频PWM控制； 3. 电源管理与负载开关：在服务器、通信设备、工业控制板中用作高效、低损耗的电源通断控制（如热插拔、电源排序）； 4. 逆变器与UPS系统：作为功率级开关器件，参与DC-AC能量转换，尤其适用于中频（几十kHz）工作场景； 5. 电池管理系统（BMS）：用于电池保护电路中的充放电主控开关，配合保护IC实现过流、短路保护。 该器件具备雪崩耐受能力（UIS rated），可靠性高，适合工业级温度范围（–55°C 至 +175°C）。需注意合理设计栅极驱动（避免振荡）、PCB散热及并联使用时的均流措施。综上，HUF75344A3适用于对效率、功率密度和鲁棒性有较高要求的中大功率开关应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET N-CH 55V 75A TO-3PN |
| 产品分类 | FET - 单 |
| FET功能 | 标准 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

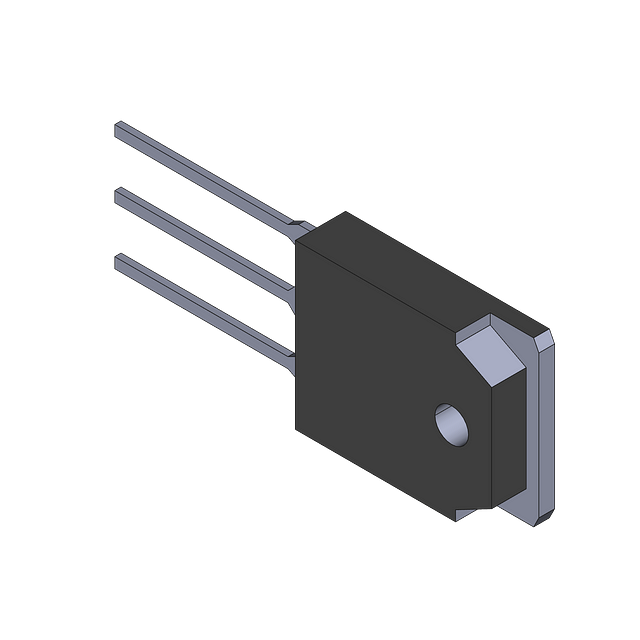

| 产品图片 |
|
| 产品型号 | HUF75344A3 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | UltraFET™ |
| 不同Id时的Vgs(th)（最大值） | 4V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 4855pF @ 25V |
| 不同Vgs时的栅极电荷(Qg) | 208nC @ 20V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 8 毫欧 @ 75A，10V |
| 供应商器件封装 | TO-3PN |
| 功率-最大值 | 288.5W |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-3P-3，SC-65-3 |
| 标准包装 | 30 |
| 漏源极电压(Vdss) | 55V |
| 电流-连续漏极(Id)（25°C时） | 75A （Tc） |
