Datasheet下载- 型号： HPL1005-3N0
- 制造商： SUSUMU INTERNATIONAL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供HPL1005-3N0由SUSUMU INTERNATIONAL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 HPL1005-3N0价格参考。SUSUMU INTERNATIONALHPL1005-3N0封装/规格：未分类， 暂无。您可以下载HPL1005-3N0参考资料、Datasheet数据手册功能说明书，资料中有HPL1005-3N0 详细功能的应用电路图电压和使用方法及教程。

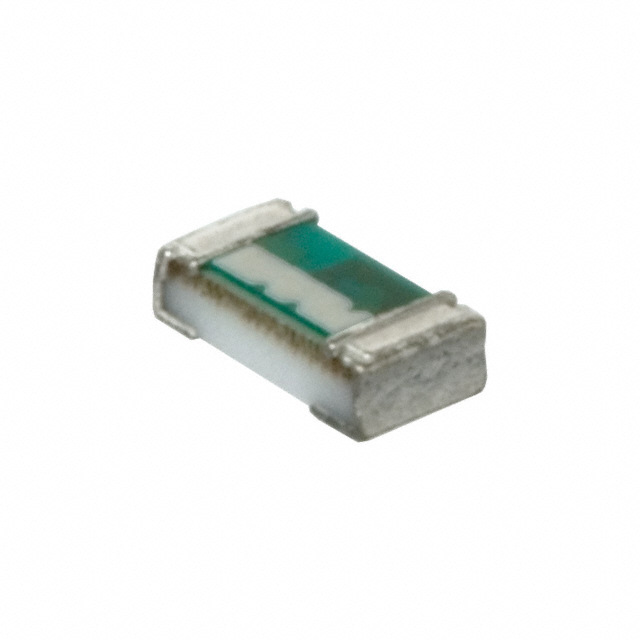

Susumu HPL1005-3N0 是一款超小型、高可靠性贴片固定电感器（尺寸仅1.0×0.5×0.5 mm），电感值为3.0 nH，具有低直流电阻（典型值0.08 Ω）、高Q值及优异的高频特性。其主要应用场景集中在高频、小电流、空间受限的便携式电子设备中： 1. 射频（RF）前端电路：常用于智能手机、Wi-Fi 6/6E、蓝牙模块中的匹配网络、天线调谐电路和功率放大器（PA）输出匹配，以优化阻抗匹配与信号传输效率； 2. 高频滤波与去耦：在GHz频段（如2.4 GHz、5 GHz频段）的LC滤波器或EMI抑制电路中，配合电容构成π型或T型滤波结构，抑制高频噪声； 3. 无线通信模组：应用于NB-IoT、LoRa等低功耗广域网（LPWAN）终端，满足小尺寸与高频稳定性要求； 4. 高频DC-DC转换器：在微型电源管理IC（如RF收发器供电路径）中作储能/滤波电感，适用于开关频率达数百MHz的GaN/SiC驱动场景（需结合具体拓扑验证）。 该器件采用铁氧体磁芯与精密绕线工艺，具备良好的温度稳定性和抗电磁干扰能力，符合RoHS与AEC-Q200（部分批次）标准，适合消费电子及工业级应用。使用时需注意PCB布局对寄生参数的影响，并避免大电流（额定饱和电流约700 mA）导致电感量骤降。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 240 毫欧最大 |
| 描述 | INDUCTOR 3.0NH +/-0.2NH 0402 |
| 产品分类 | 固定值电感器 |
| 品牌 | Susumu |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | HPL1005-3N0 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | HPL |
| 不同频率时的Q值 | 13 @ 300MHz |
| 产品目录绘图 |
|
| 供应商器件封装 | 0402（1005 公制） |
| 其它名称 | 408-6315-6 |
| 包装 | Digi-Reel® |
| 大小/尺寸 | 0.039" 长 x 0.020" 宽（1.00mm x 0.50mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±0.2nH |
| 封装/外壳 | 0402（1005 公制） |
| 屏蔽 | 无屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 电感 | 3nH |
| 电流-饱和值 | - |
| 类型 | 薄膜 |
| 频率-测试 | 300MHz |
| 频率-自谐振 | 7GHz |
| 额定电流 | 710mA |
| 高度-安装（最大值） | 0.013"（0.33mm） |
