Datasheet下载- 型号： HCPL4502SD
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供HCPL4502SD由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 HCPL4502SD价格参考。Fairchild SemiconductorHCPL4502SD封装/规格：未分类， 暂无。您可以下载HCPL4502SD参考资料、Datasheet数据手册功能说明书，资料中有HCPL4502SD 详细功能的应用电路图电压和使用方法及教程。
HCPL-4502SD（ON Semiconductor）是一款高速、双通道、基于LED-光电晶体管结构的光隔离器（光电耦合器），采用SOIC-8宽体封装，具有高共模抑制比（CMR ≥ 10 kV/μs）、隔离电压高达3750 Vrms（1分钟）及-40°C至+105°C宽温工作范围。其典型应用场景包括： 1. 工业自动化控制：用于PLC数字输入模块中，隔离现场开关信号（如按钮、限位开关、传感器触点）与控制器微处理器，防止地环路干扰和高压窜入； 2. 电机驱动与变频器：在IGBT/MOSFET栅极驱动电路中，实现控制侧与功率侧之间的安全电平转换与电气隔离，保障MCU安全； 3. 电源系统：应用于AC-DC或DC-DC开关电源的反馈回路（如次级侧误差放大器输出隔离传输至初级侧PWM控制器），满足安规隔离要求； 4. 医疗电子设备：在患者连接类设备（如监护仪、输液泵）中，隔离敏感模拟/数字信号通路，符合IEC 60601-1医用安全标准； 5. 通信接口隔离：用于RS-232/RS-485收发器前端，提升抗噪能力与系统可靠性。 该器件不适用于高速数字通信（如USB、CAN），因其光电晶体管输出响应速度有限（tPHL/tPLH约3–5 μs），但足以胜任中低速开关信号、状态检测及模拟反馈等场景，兼顾成本、可靠性与安规合规性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 2.5KV TRANS W/BASE 8SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

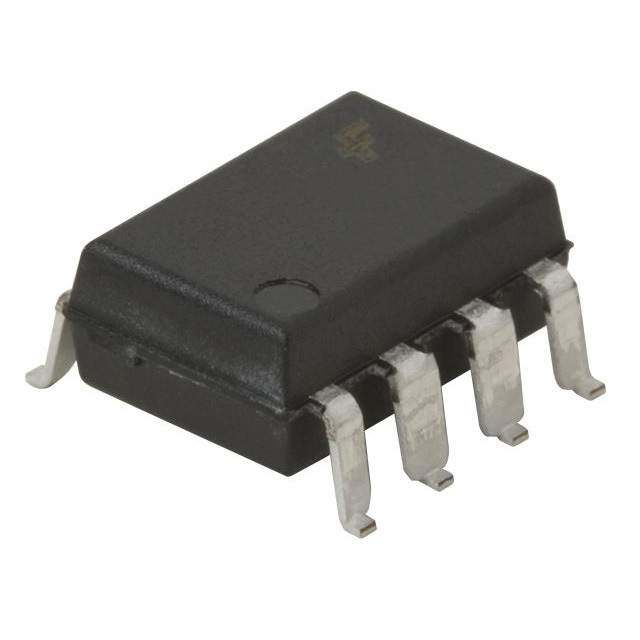

| 产品图片 |
|
| 产品型号 | HCPL4502SD |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | - |
| 上升/下降时间（典型值） | - |
| 供应商器件封装 | 8-SMD |
| 其它名称 | HCPL-4502SD |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-SMD，鸥翼型 |
| 工作温度 | -55°C ~ 100°C |
| 打开/关闭时间（典型值） | 450ns， 300ns |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.45V |
| 电压-输出（最大值） | 20V |
| 电压-隔离 | 2500Vrms |
| 电流-DC正向(If) | 25mA |
| 电流-输出/通道 | 8mA |
| 电流传输比（最大值） | 50% @ 16mA |
| 电流传输比（最小值） | 19% @ 16mA |
| 输入类型 | DC |
| 输出类型 | 有基极的晶体管 |
| 通道数 | 1 |
