Datasheet下载- 型号： FOD8153S
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FOD8153S由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FOD8153S价格参考。Fairchild SemiconductorFOD8153S封装/规格：未分类， 暂无。您可以下载FOD8153S参考资料、Datasheet数据手册功能说明书，资料中有FOD8153S 详细功能的应用电路图电压和使用方法及教程。
FOD8153S 是安森美（ON Semiconductor）推出的高速光耦合器，属于光隔离器—晶体管输出型（光电晶体管输出），内置高增益达林顿结构，具有高电流传输比（CTR ≥ 100% @ IF = 5 mA）、低输入驱动电流、宽工作温度范围（–40°C 至 +110°C）及增强的隔离性能（UL/CSA/VDE 认证，VIORM = 630 VPEAK）。 其典型应用场景包括： 1. 工业自动化控制：用于PLC数字I/O模块、继电器驱动电路中，实现微控制器与高压/大电流执行端之间的电气隔离与信号传输； 2. 开关电源反馈回路：在AC-DC或DC-DC隔离电源中，配合TL431等基准源构成次级电压反馈通路，提升系统稳定性与安全性； 3. 电机驱动与变频器：隔离MCU PWM信号至IGBT/MOSFET栅极驱动电路，防止高压噪声干扰主控系统； 4. 智能电表与能源监控设备：满足高EMC抗扰度与长期可靠性要求，在计量采样与通信接口中提供安全隔离； 5. 医疗电子辅助电路：用于非生命支持类设备中的信号隔离，符合基本安全隔离规范（如IEC 60601-1 的加强绝缘要求）。 该器件采用紧凑SOIC-4封装，具备高共模瞬态抗扰度（CMTI > 15 kV/μs），适合中速开关（典型响应时间约3–4 μs），兼顾速度、隔离强度与功耗效率，广泛适用于对可靠性与成本敏感的中高端工业与电源应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 5KV DARLINGTON 4SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

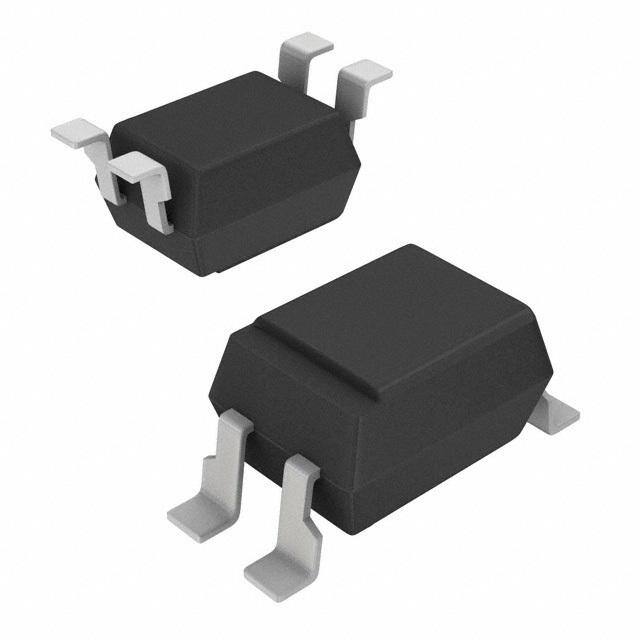

| 产品图片 |
|
| 产品型号 | FOD8153S |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 1V |
| 上升/下降时间（典型值） | 60µs， 53µs |
| 供应商器件封装 | * |
| 包装 | 散装 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，鸥翼型 |
| 工作温度 | -30°C ~ 105°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 2,000 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 35V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 80mA |
| 电流传输比（最大值） | 7500% @ 1mA |
| 电流传输比（最小值） | 600% @ 1mA |
| 输入类型 | DC |
| 输出类型 | 达林顿晶体管 |
| 通道数 | 1 |
