Datasheet下载- 型号： FOD815300W
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FOD815300W由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FOD815300W价格参考。Fairchild SemiconductorFOD815300W封装/规格：未分类， 暂无。您可以下载FOD815300W参考资料、Datasheet数据手册功能说明书，资料中有FOD815300W 详细功能的应用电路图电压和使用方法及教程。
FOD815300W 是安森美（ON Semiconductor）推出的高速光耦合器，属于光隔离器—晶体管输出型（光电晶体管输出），内置高增益达林顿结构，具有高电流传输比（CTR）、低输入驱动电流（IF=5mA典型值）及宽工作温度范围（–40°C 至 +110°C）。其典型应用包括： 1. 工业PLC与I/O模块：用于隔离数字信号（如开关量输入/输出），防止现场侧干扰窜入控制器，提升系统抗噪性与安全性； 2. 电源反馈环路隔离：在AC-DC或DC-DC开关电源中，配合TL431等基准源构成次级侧电压反馈回路，实现初级与次级间的电气隔离与稳压控制； 3. 电机驱动与逆变器保护：隔离MCU PWM信号至栅极驱动电路，同时反馈故障信号（如过流、过温）至主控端，确保功率级与控制级安全隔离； 4. 智能电表与能源监控设备：满足IEC 61000-4-x抗扰度要求，实现计量单元与通信模块间的可靠信号隔离； 5. 医疗与楼宇自动化设备：符合UL/CSA/VDE增强绝缘认证（FOD815300W为5000 Vrms隔离耐压），适用于需功能隔离或基本安全隔离的低压控制场景。 该器件采用紧凑SOIC-6封装，支持表面贴装，适合高密度PCB设计。需注意：其响应速度（tPLH/tPHL约3–5 μs）适用于中低频信号隔离（<100 kHz），不适用于高速数字通信（如USB、CAN隔离需选用高速逻辑门光耦）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 5KV DARLINGTON 4DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

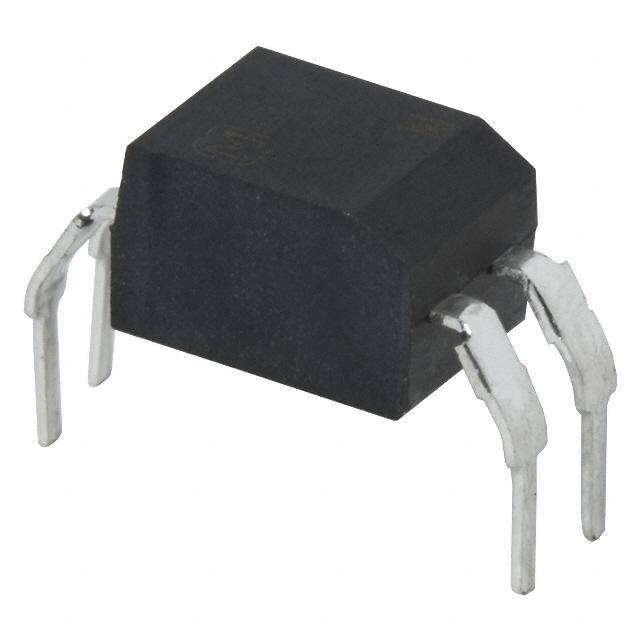

| 产品图片 |
|
| 产品型号 | FOD815300W |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 1V |
| 上升/下降时间（典型值） | 60µs， 53µs |
| 供应商器件封装 | 4-DIP |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 4-DIP（0.400"，10.16mm） |
| 工作温度 | -30°C ~ 105°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 2,000 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 35V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 80mA |
| 电流传输比（最大值） | 7500% @ 1mA |
| 电流传输比（最小值） | 600% @ 1mA |
| 输入类型 | DC |
| 输出类型 | 达林顿晶体管 |
| 通道数 | 1 |
