Datasheet下载- 型号： FNR2E-0R1F1
- 制造商： Riedon
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FNR2E-0R1F1由Riedon设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FNR2E-0R1F1价格参考。RiedonFNR2E-0R1F1封装/规格：未分类， 暂无。您可以下载FNR2E-0R1F1参考资料、Datasheet数据手册功能说明书，资料中有FNR2E-0R1F1 详细功能的应用电路图电压和使用方法及教程。

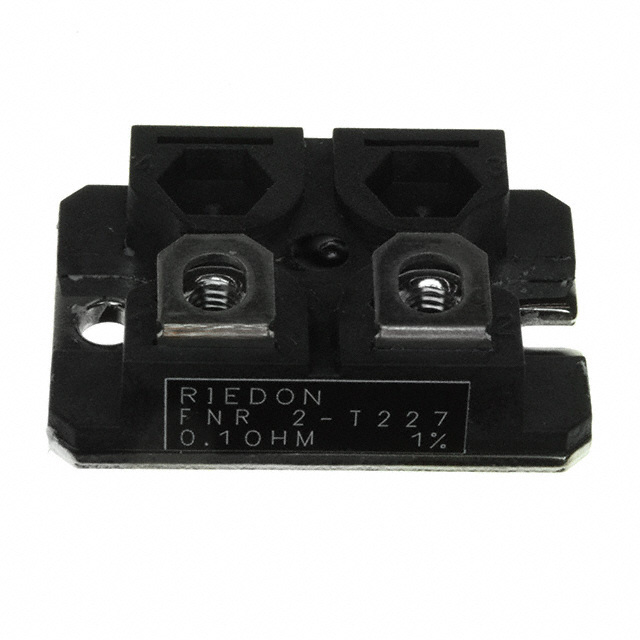

Riedon FNR2E-0R1F1 是一款高精度、高功率底座安装电阻器，阻值为0.1Ω（±1%精度），额定功率达25W（带合适散热器），采用陶瓷基体与金属箔/合金电阻元件，具备低电感、低温漂（典型±20 ppm/°C）、优异脉冲负载能力及长期稳定性。 其主要应用场景包括： 1. 工业电源与UPS系统：用作电流检测电阻（shunt），实时监测大电流输出（如数十安培级DC母线电流），为保护电路和反馈控制提供高精度采样信号； 2. 电机驱动与变频器：在IGBT或MOSFET逆变桥的下管源极或直流母线中，实现过流保护和闭环电流控制； 3. 电池管理系统（BMS）：用于动力电池组充放电主回路的高精度电流测量，支持SOC估算与安全监控； 4. 测试设备与电子负载：作为功率级采样电阻，配合精密放大器实现宽动态范围、低噪声的电流测量； 5. 焊接设备与激光电源等高脉冲负载场合：凭借优异的短时过载能力（如5×额定功率/5s），可靠承受瞬态大电流冲击。 该器件需通过底座（如铝制散热器）牢固安装并充分散热，以确保功率降额曲线下的长期可靠性。不适用于高频射频电路（虽低电感，但非专为RF优化）或超低温/腐蚀性环境（需额外防护）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES CHAS MNT 0.1 OHM 1% 80W |
| 产品分类 | 底座安装电阻器 |
| 品牌 | Riedon |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | FNR2E-0R1F1 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | FNR |
| 产品目录绘图 |
|
| 其它名称 | FNR 2-T227 0.100 OHM 1% 15PPM |
| 功率(W) | 80W |
| 包装 | 散装 |
| 大小/尺寸 | 1.496" 长 x 1.024" 宽（38.00mm x 26.00mm） |
| 安装特性 | 法兰 |
| 容差 | ±1% |
| 封装/外壳 | SOT-227-2 |
| 引线形式 | M4 螺纹 |
| 成分 | 金属箔 |
| 标准包装 | 10 |
| 涂层，外壳类型 | 涂有环氧树脂 |
| 温度系数 | ±20ppm/°C |
| 特性 | - |
| 电阻(Ω) | 0.1 |
| 高度 | 0.476"（12.10mm） |
