Datasheet下载- 型号： FLZ24VA
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FLZ24VA由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FLZ24VA价格参考。Fairchild SemiconductorFLZ24VA封装/规格：未分类， 暂无。您可以下载FLZ24VA参考资料、Datasheet数据手册功能说明书，资料中有FLZ24VA 详细功能的应用电路图电压和使用方法及教程。
FLZ24VA 是安森美（ON Semiconductor）推出的表面贴装齐纳二极管，标称稳压值为24 V（容差±5%），最大功率为500 mW（SOD-123封装），具有低动态阻抗和良好的温度稳定性。其典型应用场景包括： 1. 电压基准与稳压：在低压、小电流电路中为传感器、ADC参考源或微控制器I/O口提供稳定的24 V基准电压（需配合限流电阻使用）； 2. 过压保护（OVP）：与TVS或MOSFET配合，用于工业控制板、PLC模块等24 V供电系统中，钳位瞬态浪涌（如EFT、ESD），防止后级IC损坏； 3. 电源反馈环路：在隔离式DC-DC转换器（如反激拓扑）的光耦反馈侧，作为误差放大器的基准或辅助稳压元件； 4. 信号电平箝位：在24 V工业现场总线（如CAN物理层、4–20 mA环路接收端）中限制输入信号幅值，提升抗干扰能力； 5. LED驱动限流保护：在恒压型LED驱动电路中，辅助稳定偏置点，防止热失控。 注意：FLZ24VA为单齐纳结构，不适用于大电流稳压（建议工作电流1–10 mA），且需严格计算功耗与散热；替代选型时应关注Zzt、IR及TJ参数。广泛应用于工业自动化、楼宇控制、电源适配器及汽车电子（非安全关键子系统）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 22.7V 500MW SOD80 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

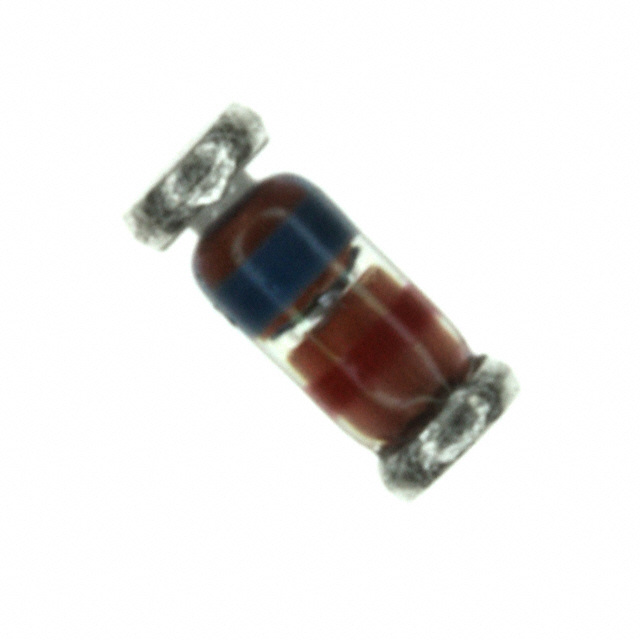

| 产品图片 |
|
| 产品型号 | FLZ24VA |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.2V @ 200mA |
| 不同 Vr时的电流-反向漏电流 | 133nA @ 19V |
| 供应商器件封装 | SOD-80 |
| 其它名称 | FLZ24VADKR |
| 功率-最大值 | 500mW |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 容差 | ±3% |
| 封装/外壳 | SOD-80 |
| 工作温度 | -65°C ~ 175°C |
| 标准包装 | 1 |
| 电压-齐纳（标称值）(Vz) | 22.7V |
| 阻抗（最大值）(Zzt) | 29 欧姆 |
