Datasheet下载- 型号： FJX3009RTF
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FJX3009RTF由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FJX3009RTF价格参考。Fairchild SemiconductorFJX3009RTF封装/规格：未分类， 暂无。您可以下载FJX3009RTF参考资料、Datasheet数据手册功能说明书，资料中有FJX3009RTF 详细功能的应用电路图电压和使用方法及教程。
FJX3009RTF 是安森美（ON Semiconductor）推出的预偏置NPN型双极结型晶体管（BJT），采用SOT-23封装，内置基极-发射极和基极-集电极电阻（典型配置为R1=10kΩ, R2=10kΩ），无需外部偏置电路即可直接驱动。其主要应用场景包括： 1. 数字逻辑接口电平转换与信号切换：用于微控制器（MCU）、FPGA或逻辑IC输出端，将低电流逻辑信号（如3.3V/5V TTL）转换为足够驱动能力的开关信号，控制LED、小型继电器、蜂鸣器等负载； 2. 简易开关应用：在便携式设备、消费电子（如遥控器、玩具、家电控制板）中作为低成本、高可靠性的负载开关，替代分立偏置方案，节省PCB面积与BOM成本； 3. 传感器信号调理前端：配合光耦、霍尔传感器等弱信号源，实现信号缓冲与隔离驱动； 4. 电池供电设备中的省电设计：具备较低的饱和压降（VCE(sat) ≈ 0.15V @ IC=10mA）和较小的输入驱动电流（IB ≈ 0.3mA），有助于延长电池寿命。 该器件工作结温范围宽（–55°C 至 +150°C），符合AEC-Q101标准（部分批次），亦适用于汽车电子中的非安全关键模块（如车灯控制、风扇驱动）。综上，FJX3009RTF适用于对成本、尺寸、设计简洁性要求较高的中低功率开关场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS NPN 200MW SOT323 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

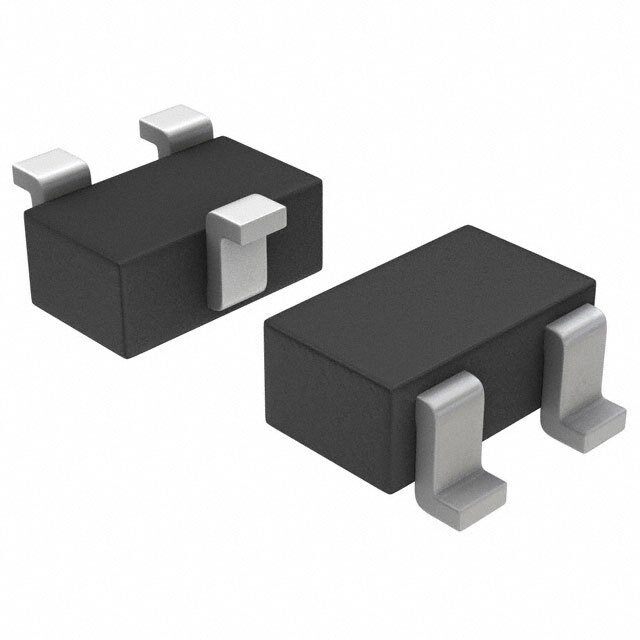

| 产品图片 |
|
| 产品型号 | FJX3009RTF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 300mV @ 1mA，10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 100 @ 1mA，5V |
| 供应商器件封装 | SOT-323 |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-70，SOT-323 |
| 晶体管类型 | NPN - 预偏压 |
| 标准包装 | 3,000 |
| 电压-集射极击穿（最大值） | 40V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 100nA（ICBO） |
| 电阻器-发射极基底(R2)(Ω) | - |
| 电阻器-基底(R1)(Ω) | 4.7k |
| 频率-跃迁 | 250MHz |
