Datasheet下载- 型号： ESMQ201VSN681MQ30S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ESMQ201VSN681MQ30S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ESMQ201VSN681MQ30S价格参考。United Chemi-Con (UCC)ESMQ201VSN681MQ30S封装/规格：未分类， 暂无。您可以下载ESMQ201VSN681MQ30S参考资料、Datasheet数据手册功能说明书，资料中有ESMQ201VSN681MQ30S 详细功能的应用电路图电压和使用方法及教程。

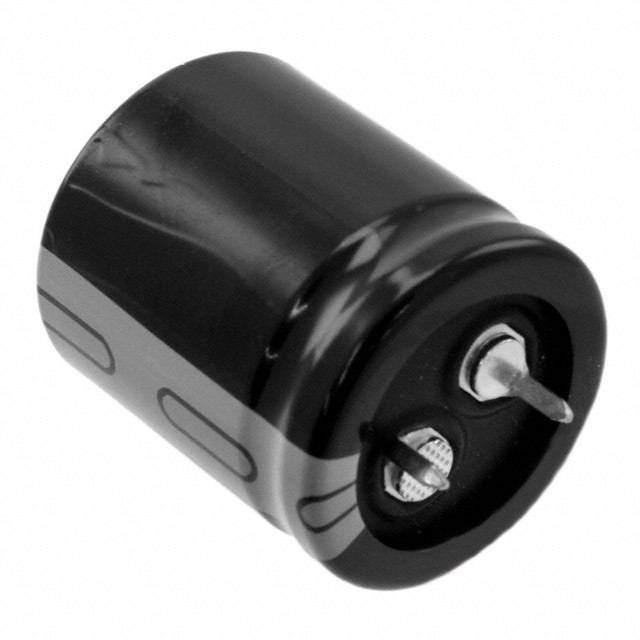

United Chemi-Con（尼吉康）型号ESMQ201VSN681MQ30S是一款铝电解电容器，其关键参数为：额定电压200V、静电容量680μF、尺寸Φ18×30mm（径向引线型）、工作温度范围–40℃～+105℃、寿命长达5,000小时（105℃下）。该器件属于高可靠性、长寿命、低阻抗（Low ESR）系列，适用于中高功率、中等纹波电流的工业级应用。 典型应用场景包括： - 开关电源（SMPS）中的输出滤波与储能环节，如工业控制电源、通信基站电源模块； - 变频器与伺服驱动器的直流母线平滑滤波，抑制整流后脉动电压； - UPS（不间断电源）系统中的后备能量存储与输入/输出级滤波； - LED驱动电源及大功率照明系统的高压直流支撑； - 医疗设备（如影像设备电源单元）和自动化设备中对长期稳定性与耐高温有要求的电源部分。 该型号具备良好的耐纹波电流能力与高温寿命特性，不适用于高频开关（>100kHz）或严苛振动环境，亦非贴片型，需注意PCB安装空间与引线间距。总体而言，它面向对成本、性能与可靠性兼顾的中端工业电源领域。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 680UF 200V 20% SNAP铝质电解电容器-管理单元 680uF 200 Volt |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-管理单元,United Chemi-Con ESMQ201VSN681MQ30SSMQ-LU |
| 数据手册 | |
| 产品型号 | ESMQ201VSN681MQ30S |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 产品 | Aluminum Electrolytic Capacitors |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 铝质电解电容器-管理单元 |
| 其它名称 | 565-2734 |
| 加载寿命 | 2000 h |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 商标名 | SMQ |
| 大小/尺寸 | 1.000" 直径（25.40mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -25°C ~ 85°C |
| 工厂包装数量 | 200 |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 引线间隔 | 10 mm |
| 损耗因数DF | 0.15 |
| 最大工作温度 | + 85 C |
| 最小工作温度 | -25 C |
| 标准包装 | 200 |
| 测试频率 | 120 Hz |
| 电压额定值DC | 200 V |
| 电容 | 680 uF |
| 直径 | 25.4 mm |
| 端接类型 | Snap In |
| 管脚数量 | 2 |
| 类型 | Large Capacitance Aluminum Electrolytic Capacitors |
| 系列 | SMQ-VSN |
| 纹波电流 | 2.68 A |
| 表面贴装焊盘尺寸 | - |
| 长度 | 30 mm |
| 阻抗 | - |
| 额定电压 | 200V |
| 高度-安装（最大值） | 1.181"（30.00mm） |
