Datasheet下载- 型号： ESMH6R3VSN223MP30T
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ESMH6R3VSN223MP30T由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ESMH6R3VSN223MP30T价格参考。United Chemi-Con (UCC)ESMH6R3VSN223MP30T封装/规格：未分类， 暂无。您可以下载ESMH6R3VSN223MP30T参考资料、Datasheet数据手册功能说明书，资料中有ESMH6R3VSN223MP30T 详细功能的应用电路图电压和使用方法及教程。
United Chemi-Con（尼吉康）ESMH6R3VSN223MP30T 是一款标准型径向引线铝电解电容器，其参数为：额定电压6.3V、标称容量22,000μF（223表示22×10³ μF）、尺寸Φ16mm×30mm（P30T代表引脚间距5mm、引线长度3.5mm、T型剪脚），具有低阻抗、高纹波电流耐受能力（约3.8A @105℃/100kHz）及105℃/2,000小时长寿命设计。 该型号主要应用于对大容量滤波与能量缓冲有较高要求的中低电压直流电源系统中，典型场景包括： - 开关电源（SMPS）次级输出端的主滤波电容，用于平滑整流后脉动电压，提升输出稳定性； - 工业变频器、伺服驱动器的DC母线支撑电容，吸收逆变桥换流时的瞬态电流； - LED驱动电源、充电器、适配器等消费类电子产品的输入/输出滤波环节； - 自动化设备、PLC模块及部分嵌入式系统的板载稳压电路中，提供瞬态响应支持与噪声抑制。 因其6.3V低压特性，不适用于高压母线，但22,000μF的大容量使其在空间受限且需强储能能力的紧凑型电源设计中具备优势。需注意PCB布局时应远离热源，并确保极性正确焊接。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 22000UF 6.3V 20% SNAP |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器 |
| 品牌 | United Chemi-Con |
| 数据手册 | |

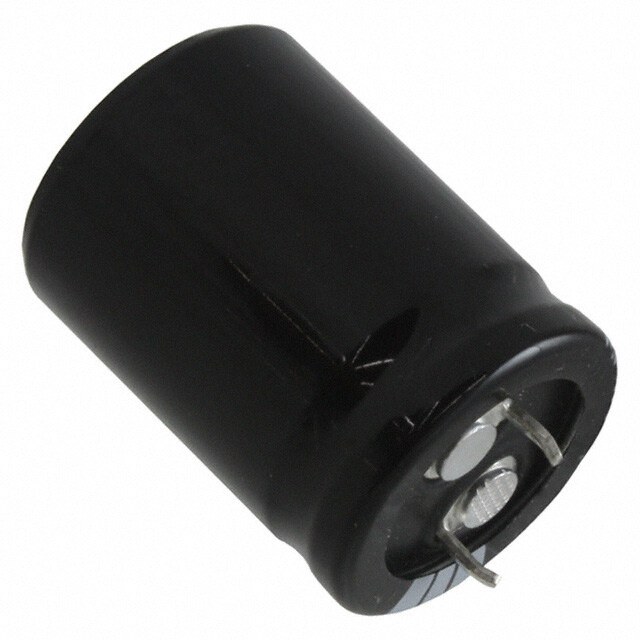

| 产品图片 |
|
| 产品型号 | ESMH6R3VSN223MP30T |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SMH |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 产品目录绘图 |
|
| 其它名称 | 565-2572 |
| 包装 | 散装 |
| 大小/尺寸 | 0.866" 直径（22.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 200 |
| 电容 | 22000µF |
| 类型 | - |
| 纹波电流 | 3.06A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 6.3V |
| 高度-安装（最大值） | 1.181"（30.00mm） |
