Datasheet下载- 型号： ESMH101VSN222MQ40T
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ESMH101VSN222MQ40T由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ESMH101VSN222MQ40T价格参考。United Chemi-Con (UCC)ESMH101VSN222MQ40T封装/规格：未分类， 暂无。您可以下载ESMH101VSN222MQ40T参考资料、Datasheet数据手册功能说明书，资料中有ESMH101VSN222MQ40T 详细功能的应用电路图电压和使用方法及教程。

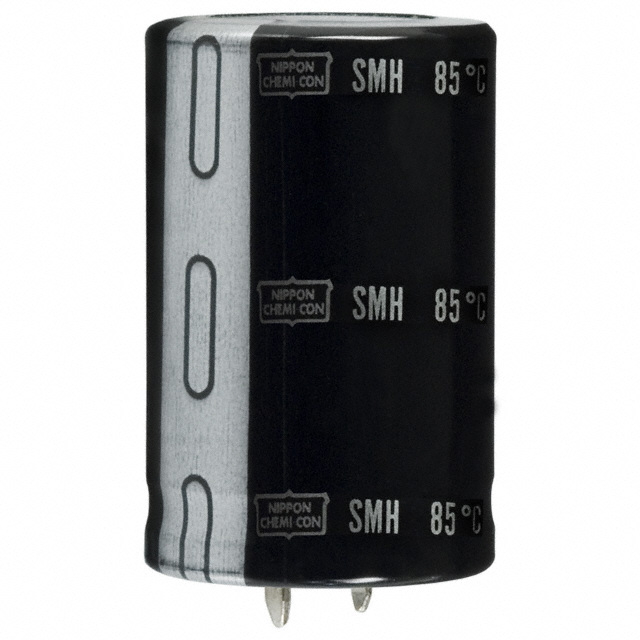

United Chemi-Con（尼吉康）的铝电解电容器型号ESMH101VSN222MQ40T，其规格为：100V额定电压、2200μF标称容量、Φ25.4mm×40mm圆柱形径向引线封装（Q代表标准品，T表示卷带包装），属ESMH系列——该系列以高可靠性、长寿命（105℃下额定寿命达5,000小时）、低阻抗及良好纹波电流承受能力著称。 该电容典型应用于中高功率电子设备的输入/输出滤波与能量缓冲环节，例如： - 开关电源（AC-DC、DC-DC模块）中的主滤波电容，用于平滑整流后高压直流，抑制低频纹波； - 工业变频器、伺服驱动器的直流母线支撑电容，提供瞬态大电流并稳定母线电压； - 医疗设备（如X光机、超声电源）和通信基站电源中对可靠性要求严苛的二次电源滤波； - LED路灯驱动电源、光伏逆变器辅助电源等户外工业环境下的耐候性应用（得益于其宽温域与高纹波耐受特性）。 需注意：该型号不适用于高频谐振、音频耦合或极低ESR要求的场合（此时应选固态或混合电容）；实际使用中须确保工作电压≤100V、环境温度≤105℃，并留有适当降额余量以保障寿命。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 2200UF 100V 20% SNAP铝质电解电容器-管理单元 2200uF 100 Volt |
| ESR | 113 mOhms |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-管理单元,United Chemi-Con ESMH101VSN222MQ40TSMH |
| 数据手册 | |
| 产品型号 | ESMH101VSN222MQ40T |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 产品 | General Purpose Electrolytic Capacitors |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 铝质电解电容器-管理单元 |
| 其它名称 | 565-2708 |
| 加载寿命 | 2000 h |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 商标名 | SMH |
| 大小/尺寸 | 1.000" 直径（25.40mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 200 |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 引线间隔 | 10 mm |
| 损耗因数DF | 0.15 |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 200 |
| 测试频率 | 120 Hz |
| 漏泄电流 | 3 mA |
| 电压额定值DC | 100 V |
| 电容 | 2200 uF |
| 直径 | 25.4 mm |
| 端接类型 | Snap In |
| 管脚数量 | 2 |
| 类型 | - |
| 系列 | SMH |
| 纹波电流 | 3.13 A |
| 表面贴装焊盘尺寸 | - |
| 长度 | 40 mm |
| 阻抗 | - |
| 额定电压 | 100V |
| 高度-安装（最大值） | 1.575"（40.00mm） |
