Datasheet下载- 型号： ESMG201ELL561MP40S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ESMG201ELL561MP40S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ESMG201ELL561MP40S价格参考。United Chemi-Con (UCC)ESMG201ELL561MP40S封装/规格：未分类， 暂无。您可以下载ESMG201ELL561MP40S参考资料、Datasheet数据手册功能说明书，资料中有ESMG201ELL561MP40S 详细功能的应用电路图电压和使用方法及教程。
United Chemi-Con（尼吉康）的铝电解电容器型号ESMG201ELL561MP40S，其关键参数为：200V额定电压、560µF标称容量、±20%容差、18mm×40mm径向引线封装（MP40S表示φ18×40mm）、105℃额定工作温度、寿命达2000小时（105℃）。该器件属于标准品系列（ESMG），具备低阻抗、高纹波电流耐受能力及良好高温稳定性。 典型应用场景包括： - 工业电源：开关电源（SMPS）、变频器、PLC电源模块中的输入滤波与输出平滑； - 照明系统：LED驱动电源中用于高压直流母线滤波； - 家电与办公设备：空调、洗衣机、复印机等内置AC-DC或DC-DC转换器的主滤波环节； - 通信设备：基站电源、光模块供电单元中的中高压储能与纹波抑制； - 新能源辅助系统：光伏逆变器辅助电源、储能系统BMS供电电路中的缓冲电容。 需注意：该电容不适用于高频开关（如MHz级）或高可靠性军工/汽车级场景（无AEC-Q200认证），且安装时须确保极性正确、留足散热空间，并避免靠近发热源以保障寿命。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 560UF 200V 20% RADIAL |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器 |
| 品牌 | United Chemi-Con |
| 数据手册 | |

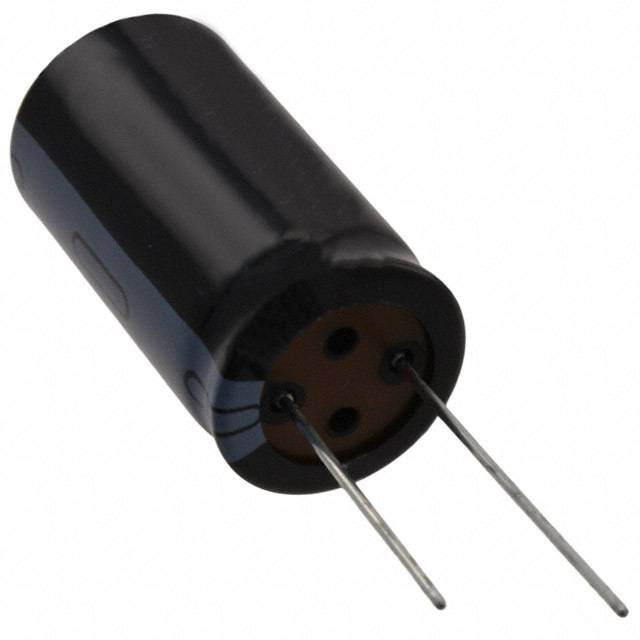

| 产品图片 |
|
| 产品型号 | ESMG201ELL561MP40S |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SMG |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 其它名称 | 565-1196 |
| 包装 | 散装 |
| 大小/尺寸 | 0.866" 直径（22.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 250 |
| 电容 | 560µF |
| 类型 | - |
| 纹波电流 | 1.43A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 200V |
| 高度-安装（最大值） | 1.575"（40.00mm） |
