Datasheet下载- 型号： ESH228M050AN2AA
- 制造商： Kemet
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ESH228M050AN2AA由Kemet设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ESH228M050AN2AA价格参考。KemetESH228M050AN2AA封装/规格：未分类， 暂无。您可以下载ESH228M050AN2AA参考资料、Datasheet数据手册功能说明书，资料中有ESH228M050AN2AA 详细功能的应用电路图电压和使用方法及教程。
KEMET ESH228M050AN2AA 是一款铝电解电容器，容量为2200µF，额定电压50V，±20%容差，径向引线（通孔）封装，具有低阻抗、长寿命（105℃下额定寿命达5000小时）及高纹波电流承受能力等特点。该型号属于KEMET ESH系列，专为工业级高可靠性应用设计。 典型应用场景包括： - 开关电源（SMPS）的输出滤波：在AC-DC或DC-DC转换器中，用于平滑整流后的大电流脉动，降低输出电压纹波； - 工业变频器与伺服驱动器：作为直流母线支撑电容，吸收电机回馈能量，稳定母线电压； - UPS不间断电源系统：在逆变与整流环节提供储能与滤波功能，保障断电时的持续供电； - LED驱动电源与大型照明系统：应对宽温、高湿等严苛环境，确保长期稳定运行； - 医疗设备电源模块：满足IEC 60601等安全标准对可靠性和低漏电流的要求（需结合整机设计验证）。 该器件工作温度范围为–40℃至+105℃，适用于空间受限但对寿命和稳定性要求较高的中高功率电子设备。注意：实际选型需结合纹波电流、散热条件及PCB布局进行热设计验证，避免过热降额。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 2200UF 50V 20% RADIAL铝质电解电容器 - 带引线 50volts 2200uF 20% |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器电容器 |
| 品牌 | Kemet |
| 产品手册 | http://www.kemet.com/docfinder?Partnumber=ESH228M050AN2AA |

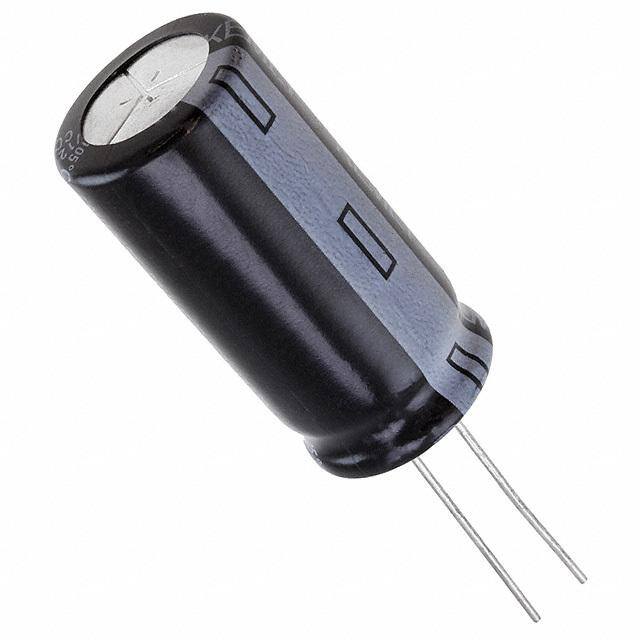

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器 - 带引线,Kemet ESH228M050AN2AAESH |
| 数据手册 | http://www.kemet.com/docfinder?Partnumber=ESH228M050AN2AA |
| 产品型号 | ESH228M050AN2AA |
| 不同温度时的使用寿命 | 105°C 时为 2000 小时 |
| 产品 | General Purpose Electrolytic Capacitors |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25569http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26047 |
| 产品种类 | 铝质电解电容器 - 带引线 |
| 其它名称 | 399-6573 |
| 加载寿命 | 2000 h |
| 包装 | 散装 |
| 商标 | Kemet |
| 外壳直径 | 18 mm |
| 外壳长度 | 36 mm |
| 大小/尺寸 | 0.709" 直径（18.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can |
| 尺寸 | 18 mm Dia. x 36 mm L |
| 工作温度 | -40°C ~ 105°C |
| 工厂包装数量 | 500 |
| 应用 | 通用 |
| 引线间距 | 0.295"（7.50mm） |
| 引线间隔 | 7.5 mm |
| 损耗因数DF | 12 |
| 最大工作温度 | + 105 C |
| 标准包装 | 2,000 |
| 电压额定值DC | 50 V |
| 电容 | 2200µF |
| 端接类型 | Radial |
| 类型 | - |
| 系列 | ESH |
| 纹波电流 | 1.53A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 50V |
| 高度-安装（最大值） | 1.496"（38.00mm） |
