Datasheet下载- 型号： ESD205B102ELSE6327XTSA1
- 制造商： Infineon
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ESD205B102ELSE6327XTSA1由Infineon设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ESD205B102ELSE6327XTSA1价格参考。InfineonESD205B102ELSE6327XTSA1封装/规格：未分类， 暂无。您可以下载ESD205B102ELSE6327XTSA1参考资料、Datasheet数据手册功能说明书，资料中有ESD205B102ELSE6327XTSA1 详细功能的应用电路图电压和使用方法及教程。
Infineon Technologies 的 ESD205B102ELSE6327XTSA1 是一款超低电容（典型值 0.5 pF）、单通道、双向 TVS（瞬态电压抑制）二极管，专为高速数据接口的静电放电（ESD）防护设计。其主要应用场景包括：智能手机、平板电脑及可穿戴设备中的高速串行接口，如 USB 2.0、HDMI、MIPI D-PHY（摄像头/显示屏接口）、LVDS、SD卡接口（SDIO）等。凭借极低电容和超快响应时间（<1 ns），该器件可在不衰减信号完整性、不影响眼图质量的前提下，提供±20 kV（接触放电，IEC 61000-4-2 Level 4）的高可靠性ESD保护。此外，其微型SOD-882封装（1.0 × 0.6 × 0.5 mm）适合空间受限的便携式电子产品PCB布局。典型应用位置位于连接器入口侧（如USB母座后端），用于钳位来自外部插拔或人体接触引入的瞬态高压，防止后端精密IC（如SoC、图像传感器、显示驱动芯片）因ESD损伤而失效。该器件符合AEC-Q200标准（部分批次），亦适用于车载信息娱乐系统中对ESD敏感的高速总线防护（需确认具体版本合规性）。综上，ESD205B102ELSE6327XTSA1是面向高频、小型化、高可靠性消费电子与汽车电子接口防护的关键被动保护元件。
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 5.5VWM 17.2VC TSSLP2-2 |
| 产品分类 | TVS - 二极管 |
| 品牌 | Infineon Technologies |
| 数据手册 | http://www.infineon.com/dgdl/ESD205-B1-02ELS_re_1_2.pdf?folderId=db3a30431f848401011fcbf2ab4c04c4&fileId=db3a30433d346a2d013d3a7ee031381c |

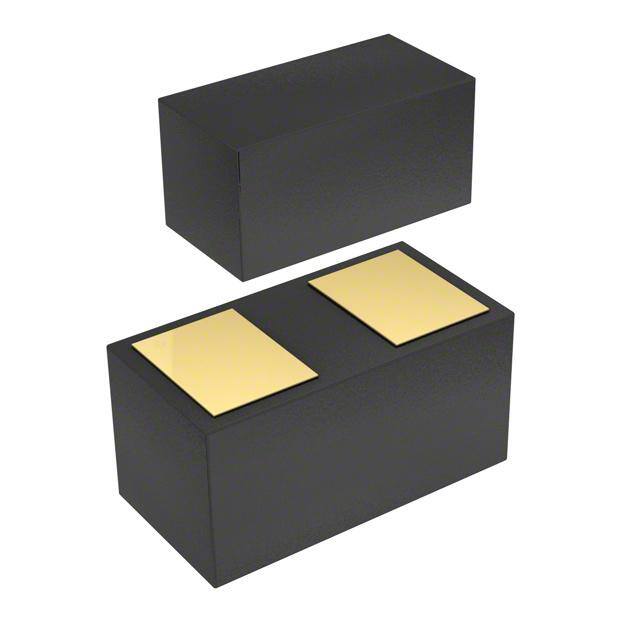

| 产品图片 |
|
| 产品型号 | ESD205B102ELSE6327XTSA1 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | 7pF @ 1MHz |
| 供应商器件封装 | - |
| 其它名称 | ESD205B102ELSE6327XTSA1CT |
| 功率-峰值脉冲 | 30W |
| 包装 | 剪切带 （CT） |
| 单向通道 | - |
| 双向通道 | 1 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 2-SMD |
| 工作温度 | -55°C ~ 125°C （TJ） |
| 应用 | 通用 |
| 标准包装 | 1 |
| 电压-击穿（最小值） | 6V |
| 电压-反向关态（典型值） | 5.5V（最小值） |
| 电压-箝位（最大值）@Ipp | 17.2V （标准） |
| 电流-峰值脉冲(10/1000µs) | 30A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
