Datasheet下载- 型号： EP1K10FC256-1
- 制造商： altera
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EP1K10FC256-1由altera设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EP1K10FC256-1价格参考。alteraEP1K10FC256-1封装/规格：未分类， 暂无。您可以下载EP1K10FC256-1参考资料、Datasheet数据手册功能说明书，资料中有EP1K10FC256-1 详细功能的应用电路图电压和使用方法及教程。
EP1K10FC256-1 是 Intel（原Altera）早期推出的ACEX 1K系列FPGA，属于低成本、低密度嵌入式FPGA，典型逻辑容量约1万可用门（等效），采用256引脚Fine-Pitch BGA封装，-1表示最高工作速度等级（tPD=10ns）。 其主要应用场景集中在2000年代初的中低复杂度嵌入式系统中，例如： - 工业控制：PLC I/O扩展模块、电机控制逻辑、传感器数据预处理与协议转换（如RS-485/Modbus接口桥接）； - 消费电子：老式打印机/扫描仪中的时序控制、LCD驱动逻辑、按键扫描与LED管理； - 通信设备：低端网络终端的物理层接口适配（如以太网MAC层简单逻辑、TTL电平转换）、串行协议（UART/SPI/I²C）多路复用； - 教学与开发：高校数字电路与EDA课程实验平台，用于实现状态机、计数器、ALU、简易CPU等基础数字系统设计； - 航空航天与医疗设备中的非关键子系统：作为胶合逻辑（glue logic）替代传统CPLD或74系列芯片，简化PCB布线，提升可靠性。 需注意：该器件已停产多年，无现代IP核支持（如PCIe、DDR3控制器），不适用于高速、高密度或低功耗新设计。当前仅见于老旧设备维护、备件替换或特定长生命周期工业系统中。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC FPGA 136 I/O 256FBGA |
| 产品分类 | 嵌入式 - FPGA（现场可编程门阵列） |
| I/O数 | 136 |
| LAB/CLB数 | 72 |
| 品牌 | Altera |
| 数据手册 | 点击此处下载产品Datasheethttp://www.altera.com/literature/ds/pkgds.pdf#page=93-94 |

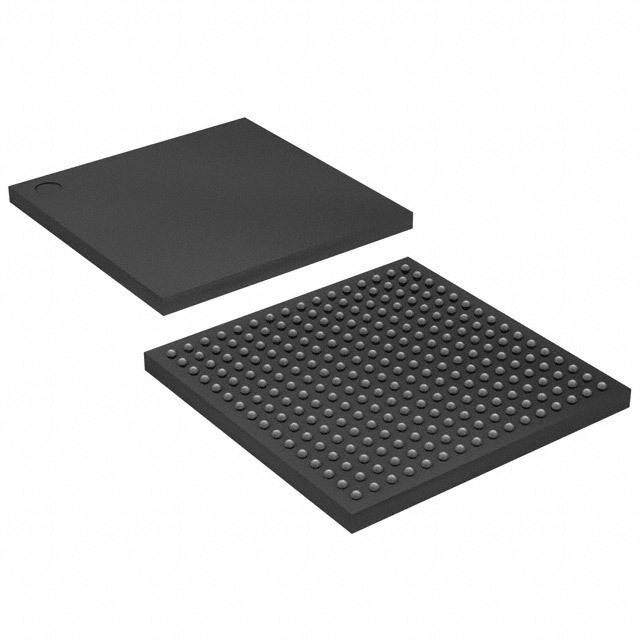

| 产品图片 |
|
| 产品型号 | EP1K10FC256-1 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | ACEX-1K® |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25450 |
| 供应商器件封装 | 256-FBGA（17x17） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 256-BGA |
| 工作温度 | 0°C ~ 70°C |
| 总RAM位数 | 12288 |
| 栅极数 | 56000 |
| 标准包装 | 90 |
| 电压-电源 | 2.375 V ~ 2.625 V |
| 逻辑元件/单元数 | 576 |
