Datasheet下载- 型号： ELXV350ETE102MK30S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ELXV350ETE102MK30S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ELXV350ETE102MK30S价格参考。United Chemi-Con (UCC)ELXV350ETE102MK30S封装/规格：未分类， 暂无。您可以下载ELXV350ETE102MK30S参考资料、Datasheet数据手册功能说明书，资料中有ELXV350ETE102MK30S 详细功能的应用电路图电压和使用方法及教程。

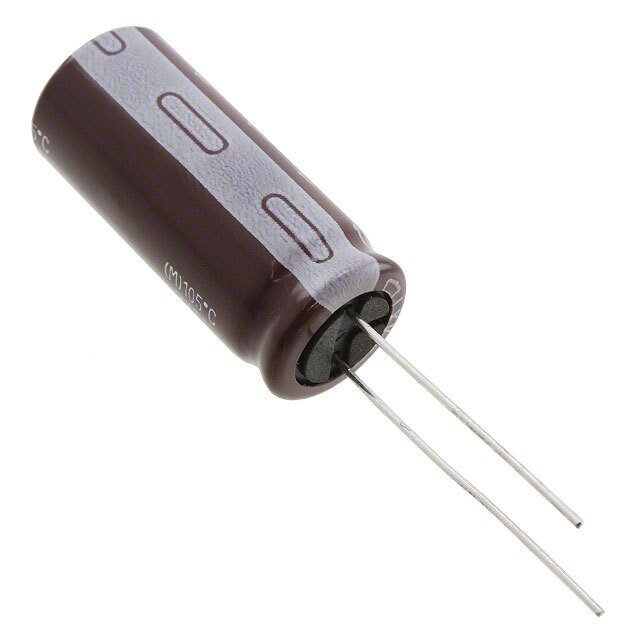

United Chemi-Con（尼吉康）的ELXV350ETE102MK30S是一款低阻抗、长寿命（额定寿命105℃下10,000小时）、小型化铝电解电容器，具体参数为：35V额定电压、1000μF电容量、±20%容差、13mm×30mm径向引线封装（Φ13×L30mm），纹波电流达1680mA（105℃/100kHz）。 该型号主要应用于对可靠性、温升控制和空间布局有较高要求的中高功率电子设备中，典型场景包括： - 开关电源（SMPS）的输出滤波环节，如工业电源、通信基站电源、服务器电源等，用于平滑整流后直流电压、抑制高频纹波； - 变频器与UPS不间断电源的直流母线支撑/缓冲电容，提供瞬态能量响应并稳定母线电压； - LED驱动电源（尤其是大功率工矿灯、路灯驱动）中的输入/输出滤波； - 工业控制设备（PLC、HMI、伺服驱动器）的电源模块中，满足宽温域（-40℃～+105℃）及长期连续运行需求； - 音频功放电源滤波（非高保真前端），兼顾成本与性能。 其低ESR、高纹波耐受特性使其在高频开关环境下温升更低、寿命更长，优于普通电解电容。但不适用于需极高精度、超低漏电流或高频谐振（如LC振荡电路）的场合。选型时需注意PCB布局散热及焊接温度（符合JEDEC J-STD-020标准）。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 1000UF 35V 20% RADIAL铝质电解电容器 - 带引线 1000uF 35 Volt |
| ESR | 30 mOhms |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器 - 带引线,United Chemi-Con ELXV350ETE102MK30SLXV |
| 数据手册 | |
| 产品型号 | ELXV350ETE102MK30S |
| 不同温度时的使用寿命 | 105°C 时为 5000 小时 |
| 产品 | Low Impedance Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器 - 带引线 |
| 其它名称 | 565-3348-1 |
| 加载寿命 | 1000 h |
| 包装 | 剪切带 （CT） |
| 商标 | United Chemi-Con |
| 商标名 | LXV |
| 外壳直径 | 12.5 mm |
| 外壳长度 | 30 mm |
| 大小/尺寸 | 0.492" 直径（12.50mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装 | Reel |
| 封装/外壳 | 径向，Can |
| 尺寸 | 12.5 mm Dia. x 30 mm L |
| 工作温度 | -55°C ~ 105°C |
| 应用 | 通用 |
| 引线类型 | Straight |
| 引线间距 | 0.197"（5.00mm） |
| 引线间隔 | 5 mm |
| 损耗因数DF | 0.12 |
| 最大工作温度 | + 105 C |
| 标准包装 | 1 |
| 漏泄电流 | 3 uA |
| 电压额定值DC | 35 V |
| 电容 | 1000µF |
| 端接类型 | Radial |
| 类型 | - |
| 系列 | LXV |
| 纹波电流 | 1.98A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | 30 毫欧 |
| 额定电压 | 35V |
| 高度-安装（最大值） | 1.240"（31.50mm） |
