Datasheet下载- 型号： EKZH160ELL102MH20D
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EKZH160ELL102MH20D由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EKZH160ELL102MH20D价格参考。United Chemi-Con (UCC)EKZH160ELL102MH20D封装/规格：未分类， 暂无。您可以下载EKZH160ELL102MH20D参考资料、Datasheet数据手册功能说明书，资料中有EKZH160ELL102MH20D 详细功能的应用电路图电压和使用方法及教程。
EKZH160ELL102MH20D 是 United Chemi-Con（Nippon Chemi-Con）推出的ZL系列低阻抗、长寿命铝电解电容器，额定电压16V、容量1000μF、尺寸为Φ8×20mm（径向引线型）。其典型应用场景包括： - 开关电源（SMPS）输入/输出滤波：凭借低ESR（约24mΩ @100kHz）和高纹波电流耐受能力（1350mA），适用于AC-DC适配器、PC电源、LED驱动电源等的二次侧平滑滤波，有效抑制高频噪声并提升动态响应。 - 工业控制设备：在PLC、变频器、伺服驱动器中，用于直流母线稳压与瞬态能量吸收，适应宽温（–40℃～+105℃）、长寿命（105℃下10,000小时）特性保障系统可靠性。 - 消费电子主板与显卡供电：常见于主板CPU/VGA核心供电模块（如多相VRM的输出端），配合固态电容协同工作，提供稳定去耦与瞬时大电流支持。 - 通信设备电源单元：如光模块电源、基站PDN网络，满足IEC 62391标准，具备良好的高温稳定性与抗振动性能。 该型号不适用于高压、高频谐振或反向电压场合，需注意极性安装及PCB布局散热。整体以高性价比、成熟可靠性广泛应用于中高端中功率电子设备的电源管理环节。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 1000UF 16V 20% RADIAL铝质电解电容器 - 带引线 16Volts 1000uF 0.2 |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |

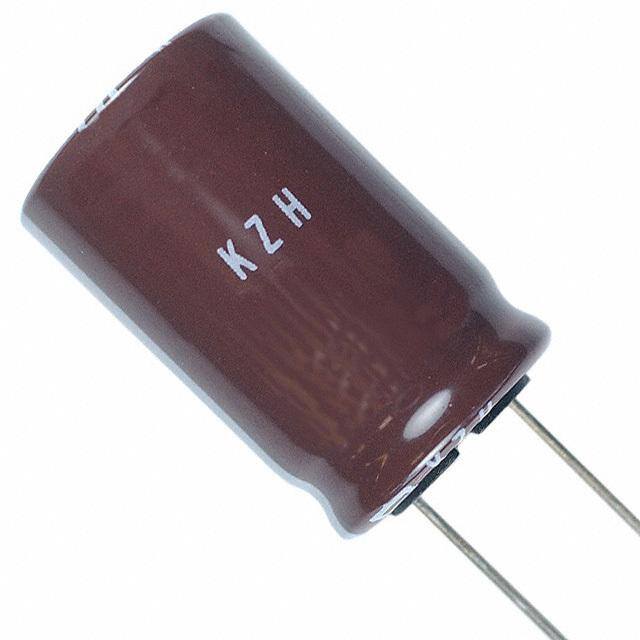

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器 - 带引线,United Chemi-Con EKZH160ELL102MH20DKZH |
| 数据手册 | |
| 产品型号 | EKZH160ELL102MH20D |
| 不同温度时的使用寿命 | 105°C 时为 6000 小时 |
| 产品 | Low Impedance Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器 - 带引线 |
| 其它名称 | 565-3549 |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 商标名 | KZH |
| 外壳直径 | 8 mm |
| 外壳长度 | 20 mm |
| 大小/尺寸 | 0.315" 直径（8.00mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can |
| 尺寸 | 8 mm Dia. x 20 mm L |
| 工作温度 | -40°C ~ 105°C |
| 应用 | 通用 |
| 引线间距 | 0.138"（3.50mm） |
| 引线间隔 | 3.5 mm |
| 最大工作温度 | + 105 C |
| 标准包装 | 1,000 |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/united-chemi-con-kzh-series/3483 |
| 电压额定值DC | 16 V |
| 电容 | 1000 uF |
| 端接类型 | Radial |
| 类型 | - |
| 系列 | KZH |
| 纹波电流 | 1410 mA |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | 33 毫欧 |
| 额定电压 | 16V |
| 高度-安装（最大值） | 0.846"（21.50mm） |
