Datasheet下载- 型号： EKYB630ELL821MK35S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EKYB630ELL821MK35S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EKYB630ELL821MK35S价格参考。United Chemi-Con (UCC)EKYB630ELL821MK35S封装/规格：未分类， 暂无。您可以下载EKYB630ELL821MK35S参考资料、Datasheet数据手册功能说明书，资料中有EKYB630ELL821MK35S 详细功能的应用电路图电压和使用方法及教程。

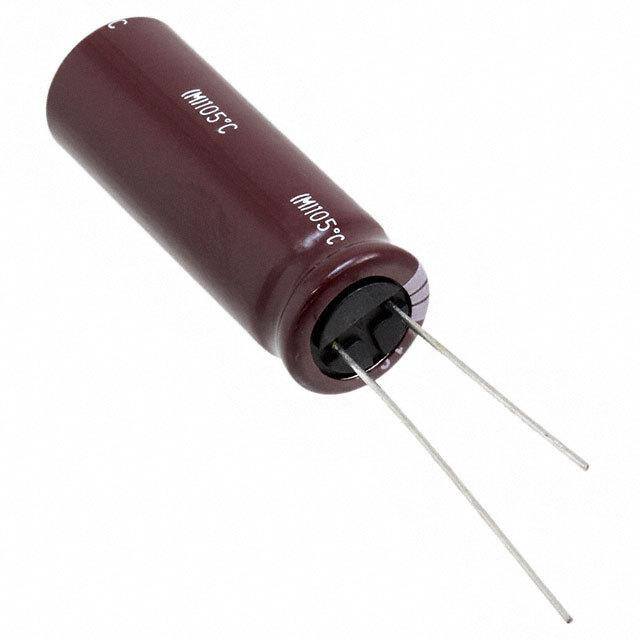

EKYB630ELL821MK35S 是 United Chemi-Con（尼吉康）生产的低阻抗、长寿命、高纹波电流型铝电解电容器，属 KYB 系列。其额定电压 63V、静电容量 820μF、尺寸为 φ12.5×35mm（径向引线，标准品），具有-40℃～+105℃工作温度范围、10,000 小时（105℃）寿命及优异的高频纹波吸收能力。 典型应用场景包括： ✅ 开关电源（SMPS）主输出滤波：广泛用于工业/通信电源、服务器 PSU、LED 驱动电源等，承担整流后大电流纹波的平滑任务； ✅ 变频器与逆变器直流母线支撑：在 UPS、光伏逆变器、电机驱动器中，提供稳定直流母线电压并吸收回馈能量； ✅ 工业控制设备电源模块：如 PLC、HMI、伺服驱动器内部的次级电源滤波，保障控制电路稳定性； ✅ 消费类高端设备：部分高端音频功放、游戏主机电源板中用于关键供电路径，兼顾低噪声与高可靠性要求； ✅ 医疗电子与测试仪器：在需长期连续运行、对元器件失效率敏感的设备中，发挥其高可靠性与长寿命优势。 该型号不适用于高频谐振电路或信号耦合等对 ESR/ESL 极度敏感场景（此时应选固态电容或陶瓷电容），亦不可用于反向电压或交流直接应用。使用时需注意安装方向（极性）、散热空间及纹波电流是否在规格书限值内（KYB 系列允许高达 2.7A@105℃/100kHz）。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP 820UF 63V RADIAL铝质电解电容器 - 带引线 63V 820uF 20% Tol. |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器 - 带引线,United Chemi-Con EKYB630ELL821MK35SKYB |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | EKYB630ELL821MK35S |
| 不同温度时的使用寿命 | 105°C 时为 10000 小时 |
| 产品 | Low Impedance Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器 - 带引线 |
| 其它名称 | 565-3971 |
| 加载寿命 | 10000 h |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 外壳宽度 | 12.5 mm |
| 外壳直径 | 12.5 mm |
| 外壳长度 | 35 mm |
| 大小/尺寸 | 0.492" 直径（12.50mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can |
| 尺寸 | 12.5 mm Dia. x 35 mm L x 12.5 mm H |
| 工作温度 | -40°C ~ 105°C |
| 应用 | 通用 |
| 引线类型 | Straight |
| 引线间距 | 0.197"（5.00mm） |
| 引线间隔 | 5 mm |
| 最大工作温度 | + 105 C |
| 标准包装 | 500 |
| 电压额定值DC | 63 V |
| 电容 | 820 uF |
| 端接类型 | Radial |
| 类型 | Miniature Aluminum Electrolytic Capacitors |
| 系列 | KYB |
| 纹波电流 | 2.7 A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | 22 毫欧 |
| 额定电压 | 63V |
| 高度-安装（最大值） | 1.437"（36.50mm） |
