Datasheet下载- 型号： EKY-160ELL681MH20D
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EKY-160ELL681MH20D由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EKY-160ELL681MH20D价格参考。United Chemi-Con (UCC)EKY-160ELL681MH20D封装/规格：未分类， 暂无。您可以下载EKY-160ELL681MH20D参考资料、Datasheet数据手册功能说明书，资料中有EKY-160ELL681MH20D 详细功能的应用电路图电压和使用方法及教程。

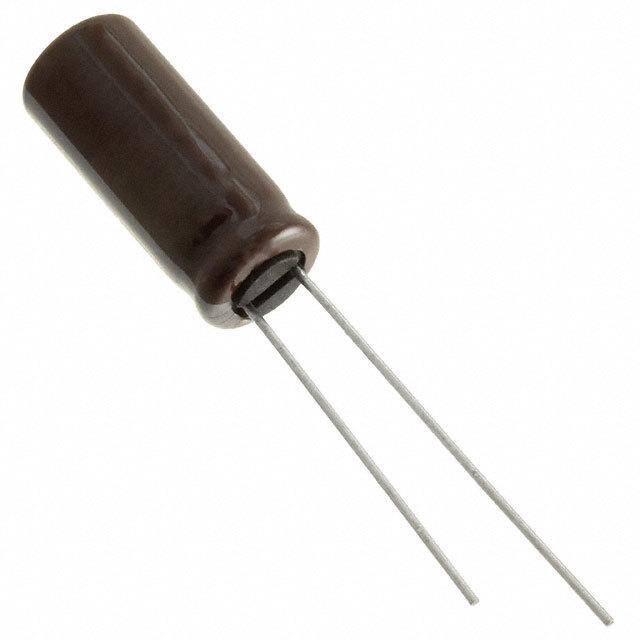

EKY-160ELL681MH20D 是 United Chemi-Con（尼吉康）生产的铝电解电容器，属 EKY 系列（标准型、低阻抗、长寿命），额定电压 16V，容量 680μF，尺寸为 φ8mm × 20mm（H20D 表示径向引线、8mm 直径、20mm 高），纹波电流额定值约 950mA（105℃/100kHz），寿命达 5000 小时（105℃）。 该型号广泛应用于对成本、可靠性与中等性能有平衡要求的消费电子及工业电源场景，典型用途包括： - 开关电源（SMPS）的输入/输出滤波，如适配器、LED驱动电源、主板辅助电源； - 家电控制板的稳压滤波，如空调、洗衣机、电视的待机电源或 MCU 供电回路； - 工业变频器、PLC 模块中的直流母线平滑与储能； - 办公设备（打印机、复印机）的电源二次侧滤波； - 中小功率 DC-DC 转换器的输入电容，抑制低频纹波与瞬态响应。 其低阻抗（ESR 约 34mΩ）、耐纹波能力强、温度特性稳定，适合在 105℃高温环境下长期工作，但不适用于高精度定时、高频谐振或超低漏电要求场合（如模拟信号耦合）。需注意极性安装，并留足散热空间以保障寿命。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 680UF 16V 20% RADIAL铝质电解电容器 - 带引线 16volts 680uF 8X20 |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器 - 带引线,United Chemi-Con EKY-160ELL681MH20DKY |
| 数据手册 | |
| 产品型号 | EKY-160ELL681MH20D |
| 不同温度时的使用寿命 | 105°C 时为 7000 小时 |
| 产品 | Low Impedance Electrolytic Capacitors |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 铝质电解电容器 - 带引线 |
| 其它名称 | 565-1526 |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 外壳直径 | 8 mm |
| 外壳长度 | 20 mm |
| 大小/尺寸 | 0.315" 直径（8.00mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can |
| 尺寸 | 8 mm Dia. x 20 mm L |
| 工作温度 | -40°C ~ 105°C |
| 工厂包装数量 | 1000 |
| 应用 | 通用 |
| 引线间距 | 0.138"（3.50mm） |
| 引线间隔 | 3.5 mm |
| 最大工作温度 | + 105 C |
| 标准包装 | 2,000 |
| 电压额定值DC | 16 V |
| 电容 | 680 uF |
| 端接类型 | Radial |
| 类型 | - |
| 系列 | KY |
| 纹波电流 | 1.05A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | 69 毫欧 |
| 额定电压 | 16V |
| 高度-安装（最大值） | 0.787"（20.00mm） |
