Datasheet下载- 型号： EKMH500VSN682MR40T
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EKMH500VSN682MR40T由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EKMH500VSN682MR40T价格参考。United Chemi-Con (UCC)EKMH500VSN682MR40T封装/规格：未分类， 暂无。您可以下载EKMH500VSN682MR40T参考资料、Datasheet数据手册功能说明书，资料中有EKMH500VSN682MR40T 详细功能的应用电路图电压和使用方法及教程。

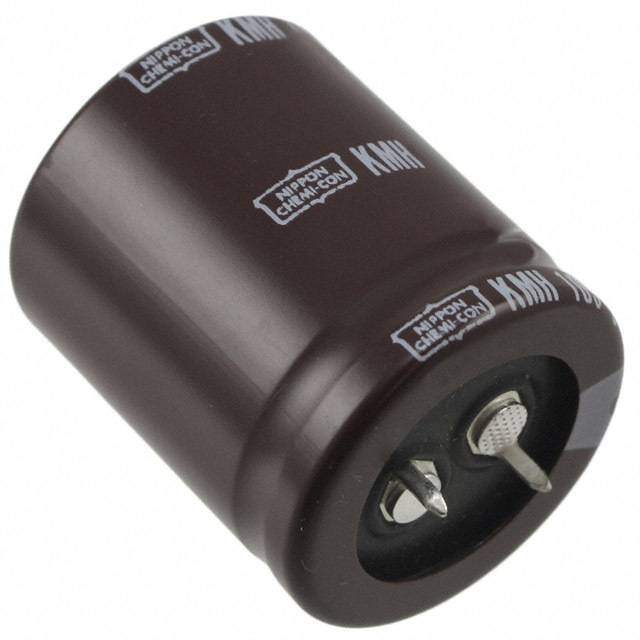

EKMH500VSN682MR40T 是 United Chemi-Con（NCC）推出的引线式铝电解电容器，其关键参数为：额定电压500V、标称容量6800μF（682表示68×10² μF）、尺寸Φ22×40mm（R40代表径向引线、40mm高），适用于高温（–40℃～+105℃）、长寿命（105℃下额定寿命10,000小时）工况。 该型号典型应用于对大容量、高耐压及高可靠性要求的中高压直流滤波与储能场景，主要包括： - 工业电源系统：如变频器、伺服驱动器、PLC电源模块中的DC母线滤波，用于平抑整流后脉动电压、吸收回馈能量； - 新能源设备：光伏逆变器直流侧支撑电容、储能变流器（PCS）的输入/输出滤波环节； - 医疗与检测设备：X光机、CT电源中的高压储能与脉冲放电缓冲； - 轨道交通辅助电源：车载DC/DC变换器或充电机的输入滤波； - 大功率LED驱动及激光电源：提供稳定直流支撑并抑制纹波。 其低阻抗（Z≤35mΩ @100kHz）、高纹波电流承受能力（IRMS=5.7A @105℃）及符合RoHS的环保设计，使其在持续高负载、宽温域运行环境中具备良好稳定性。需注意：安装时须确保极性正确、留足散热空间，并避免靠近发热元件以延长寿命。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 6800UF 50V 20% SNAP铝质电解电容器-管理单元 6800uF 50 Volt |
| ESR | 49 mOhms |
| ESR（等效串联电阻） | 49 毫欧 |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-管理单元,United Chemi-Con EKMH500VSN682MR40TKMH |
| 数据手册 | |
| 产品型号 | EKMH500VSN682MR40T |
| 不同温度时的使用寿命 | 105°C 时为 2000 小时 |
| 产品 | General Purpose Electrolytic Capacitors |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 铝质电解电容器-管理单元 |
| 其它名称 | 565-2895 |
| 加载寿命 | 2000 h |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 商标名 | KMH |
| 大小/尺寸 | 1.181" 直径（30.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 105°C |
| 工厂包装数量 | 200 |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 引线间隔 | 10 mm |
| 损耗因数DF | 0.2 |
| 最大工作温度 | + 105 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 200 |
| 测试频率 | 120 Hz |
| 漏泄电流 | 3 mA |
| 电压额定值DC | 50 V |
| 电容 | 6800µF |
| 直径 | 30 mm |
| 端接类型 | Snap In |
| 管脚数量 | 2 |
| 类型 | - |
| 系列 | KMH |
| 纹波电流 | 3.3A |
| 表面贴装焊盘尺寸 | - |
| 长度 | 40 mm |
| 阻抗 | - |
| 额定电压 | 50V |
| 高度-安装（最大值） | 1.575"（40.00mm） |
