Datasheet下载- 型号： EKMG6R3ELL332MJ20S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EKMG6R3ELL332MJ20S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EKMG6R3ELL332MJ20S价格参考。United Chemi-Con (UCC)EKMG6R3ELL332MJ20S封装/规格：未分类， 暂无。您可以下载EKMG6R3ELL332MJ20S参考资料、Datasheet数据手册功能说明书，资料中有EKMG6R3ELL332MJ20S 详细功能的应用电路图电压和使用方法及教程。

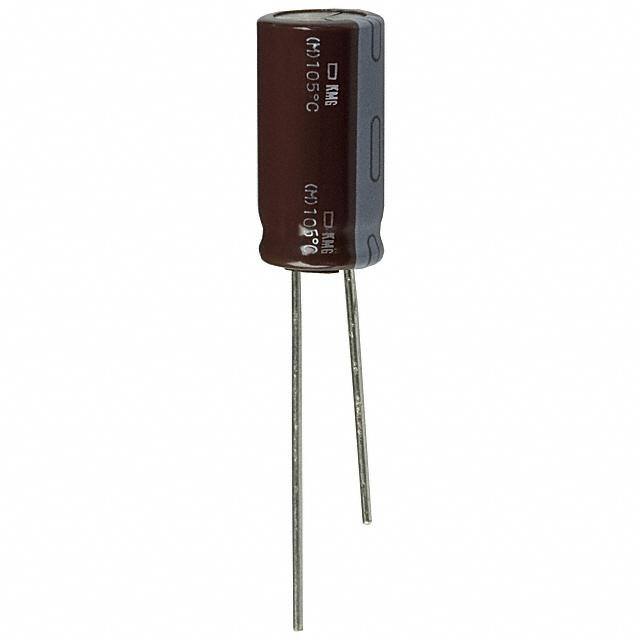

EKMG6R3ELL332MJ20S是United Chemi-Con（尼吉康）生产的径向引线型铝电解电容器，其关键参数为：额定电压6.3V、标称容量3300μF、尺寸Φ10×20mm（J20表示20mm高）、工作温度范围-55℃～+105℃、寿命长达2000小时（105℃）。该型号属于KMG系列，具备低阻抗、高纹波电流承受能力及良好的高频滤波性能。 典型应用场景包括： 1. 开关电源（SMPS）次级输出滤波——用于AC-DC适配器、LED驱动电源、工业电源模块中，平抑整流后脉动，提升直流输出稳定性； 2. 主板与嵌入式设备的局部稳压——在CPU供电、内存模块或FPGA周边电路中，配合陶瓷电容实现宽频段去耦与储能； 3. 消费电子设备电源部分——如液晶电视、机顶盒、打印机等对成本与可靠性有平衡要求的产品中，承担主滤波任务； 4. 工业控制板卡与变频器辅助电源——在中低功率等级下提供可靠能量缓冲和噪声抑制。 需注意：该电容为有极性元件，设计时须严格遵守正负极连接；建议留足PCB散热空间，并避免靠近发热源以保障寿命。因其额定电压较低（6.3V），仅适用于低压直流母线或LDO后级应用，不可用于高压输入端。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 3300UF 6.3V 20% RADIAL铝质电解电容器 - 带引线 6.3volts 3300uF 10 x 20 |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器 - 带引线,United Chemi-Con EKMG6R3ELL332MJ20SKMG |
| 数据手册 | |
| 产品型号 | EKMG6R3ELL332MJ20S |
| 不同温度时的使用寿命 | 105°C 时为 1000 小时 |
| 产品 | General Purpose Electrolytic Capacitors |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 铝质电解电容器 - 带引线 |
| 其它名称 | 565-1269 |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 外壳直径 | 10 mm |
| 外壳长度 | 20 mm |
| 大小/尺寸 | 0.394" 直径（10.00mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can |
| 尺寸 | 10 mm Dia. x 20 mm L |
| 工作温度 | -55°C ~ 105°C |
| 工厂包装数量 | 2000 |
| 应用 | 通用 |
| 引线间距 | 0.197"（5.00mm） |
| 最大工作温度 | + 105 C |
| 标准包装 | 2,000 |
| 电压额定值DC | 6.3 V |
| 电容 | 3300 uF |
| 端接类型 | Radial |
| 类型 | - |
| 系列 | KMG |
| 纹波电流 | 840mA |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 6.3V |
| 高度-安装（最大值） | 0.787"（20.00mm） |
