Datasheet下载- 型号： E3004S.30.86
- 制造商： General Cable
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供E3004S.30.86由General Cable设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 E3004S.30.86价格参考。General CableE3004S.30.86封装/规格：未分类， 暂无。您可以下载E3004S.30.86参考资料、Datasheet数据手册功能说明书，资料中有E3004S.30.86 详细功能的应用电路图电压和使用方法及教程。
E3004S.30.86 是 General Cable（现属 Prysmian Group）旗下 Carol Brand 推出的一款多芯导线，属于 UL 认证的电子线缆（如 UL758 电子设备布线标准），典型结构为 4 芯、每芯标称截面积约 30 AWG（≈0.05 mm²），绝缘材料通常为耐热 PVC 或热塑性弹性体（TPE），额定温度一般为 80°C 或 105°C（具体以UL文件为准），电压等级常见为 300V。 该型号主要应用于低压、小信号、固定布线类电子设备内部连接，典型场景包括： - 工业控制设备中 PLC 模块、I/O 端子与传感器（如光电开关、接近开关）、编码器之间的信号传输； - 医疗设备（如监护仪、诊断终端）内部板间互连，满足低烟无卤（可选）及生物相容性要求； - 办公自动化设备（打印机、扫描仪）内部排线替代方案，兼顾柔韧性与抗弯折性； - 音视频设备（AV 接收器、机顶盒）内部长短距离弱电信号互联； - 家电控制板（如洗衣机主控板与水位/温度传感器之间）的耐弯折布线。 其 4 芯对称设计便于差分信号或电源+信号组合应用（如 2 线供电 + 2 线通信），外径细、重量轻、弯曲半径小，适合空间受限的紧凑型装配。需注意：该线缆为非铠装、非户外型，不适用于直埋、暴露敷设或高机械损伤风险环境，亦不可替代电力电缆用于主电源回路。实际选型应以最新版 UL E3004S 规格书及制造商技术文档为准。
| 参数 | 数值 |
| 产品目录 | 电缆，电线 |
| 描述 | 4C/22 7/30BC UNSH TYPE CMP |
| 产品分类 | 多芯导线 |
| 品牌 | General Cable/Carol Brand |
| 数据手册 | http://www.generalcable.com/NR/rdonlyres/5C234C66-0492-4745-8025-0688263108E2/0/ElectronicsCatalog.pdf#page=141点击此处下载产品Datasheet |

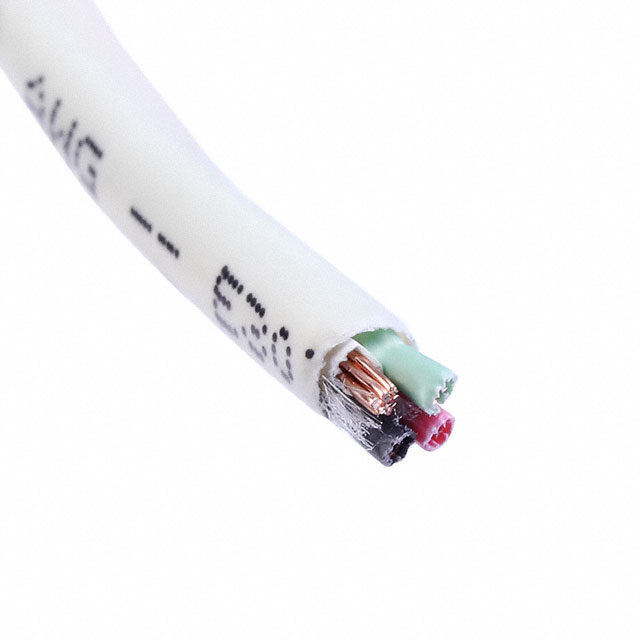

| 产品图片 | |
| 产品型号 | E3004S.30.86 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=2141 |
| 使用 | 警报器，保安，声音 |
| 导体数 | 4 |
| 导体材料 | 铜，表面退火 |
| 导体绝缘 | 聚氯乙烯（PVC） |
| 导线股数 | 7/30 |
| 屏蔽材料 | - |
| 屏蔽类型 | - |
| 屏蔽范围 | - |
| 工作温度 | 0°C ~ 75°C |
| 护套（绝缘）厚度 | 0.015"（0.39mm） |
| 护套（绝缘）材料 | 聚氯乙烯（PVC）， 耐热阻燃型 |
| 护套（绝缘）直径 | 0.139"（3.53mm） |
| 标准包装 | 1 |
| 特性 | - |
| 电压 | 300V |
| 电缆类型 | 多芯 |
| 等级 | ASTM B-3 |
| 线规 | 22 AWG |
| 长度 | 1000' （304.8m） |
| 颜色 | 自然色 |
