Datasheet下载- 型号： DTC144WET1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供DTC144WET1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 DTC144WET1价格参考。ON SemiconductorDTC144WET1封装/规格：未分类， 暂无。您可以下载DTC144WET1参考资料、Datasheet数据手册功能说明书，资料中有DTC144WET1 详细功能的应用电路图电压和使用方法及教程。
DTC144WET1 是安森美（ON Semiconductor）推出的预偏置NPN型双极结型晶体管（BJT），内置基极-发射极电阻（R1=220 kΩ）和基极-集电极反馈电阻（R2=47 kΩ），具备内置偏置网络，无需外接偏置电阻，简化电路设计。 典型应用场景包括： ✅ 数字逻辑电平转换与接口驱动：常用于微控制器（如STM32、Arduino）IO口驱动LED、小型继电器或蜂鸣器，实现5V/3.3V TTL/CMOS信号到负载的开关控制； ✅ 低功耗开关应用：因输入电流小（典型IB≈10 µA即可饱和导通）、功耗低，适用于电池供电设备（如IoT传感器节点、便携式仪表）中的信号开关； ✅ 反相器/缓冲器电路：可构成单级数字反相开关，响应快（ton/toff约数百纳秒），适合中低频（≤100 kHz）开关需求； ✅ 替代传统分立偏置BJT方案：节省PCB面积与BOM成本，在空间受限的消费电子（如手机周边配件、智能穿戴设备）中广泛采用。 注意：其最大IC=100 mA，VCEO=50 V，不适用于大电流或高压场景，也不推荐用于线性放大。建议在开关应用中确保基极驱动电压≥2.0 V（保证可靠饱和），并注意散热（SOT-523封装热阻较高）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS NPN 200MW SC75 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

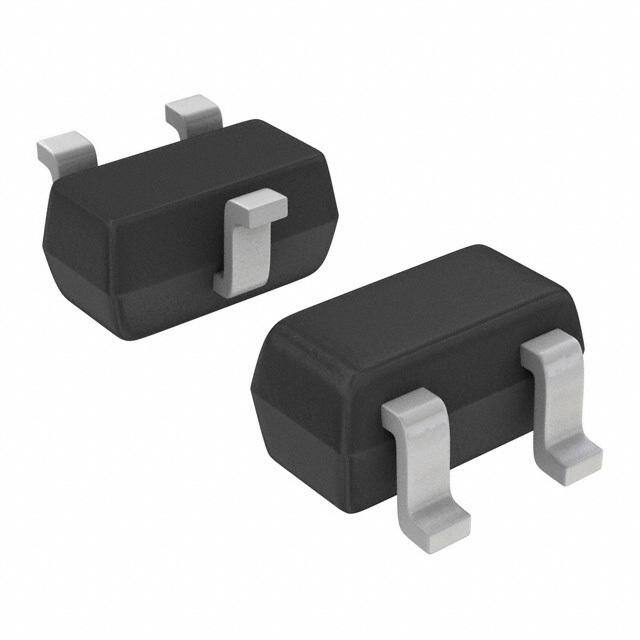

| 产品图片 |
|
| 产品型号 | DTC144WET1 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 250mV @ 300µA， 10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 80 @ 5mA，10V |
| 供应商器件封装 | SC-75，SOT-416 |
| 其它名称 | DTC144WET1OS |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-75，SOT-416 |
| 晶体管类型 | NPN - 预偏压 |
| 标准包装 | 3,000 |
| 电压-集射极击穿（最大值） | 50V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 500nA |
| 电阻器-发射极基底(R2)(Ω) | 22k |
| 电阻器-基底(R1)(Ω) | 47k |
| 频率-跃迁 | - |
