Datasheet下载- 型号： DTA144WET1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供DTA144WET1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 DTA144WET1价格参考。ON SemiconductorDTA144WET1封装/规格：未分类， 暂无。您可以下载DTA144WET1参考资料、Datasheet数据手册功能说明书，资料中有DTA144WET1 详细功能的应用电路图电压和使用方法及教程。
DTA144WET1 是安森美（ON Semiconductor）推出的数字晶体管（即内置偏置电阻的PNP型预偏置双极结型晶体管，Digital Transistor）。其内部集成一个47 kΩ基极-发射极上拉电阻（R1）和一个47 kΩ基极-发射极下拉电阻（R2），构成典型的“带阻PNP晶体管”，适合直接由低压逻辑信号（如3.3V或5V MCU GPIO）驱动。 典型应用场景包括： ✅ 低功耗开关控制——如LED指示灯驱动、小型蜂鸣器/继电器线圈驱动（负载电流≤100mA）； ✅ 电平转换与信号反相——利用其PNP结构实现高电平输入关断、低电平输入导通的反相逻辑功能； ✅ 微控制器I/O扩展——在GPIO资源受限时，作为简易开关替代MOSFET或光耦，简化外围电路（无需外接偏置电阻）； ✅ 电池供电设备中的电源管理——如便携式仪表、IoT传感器节点中用于使能/禁用次级电源轨或LDO使能端； ✅ 汽车电子辅助电路——符合AEC-Q101认证（该型号为工业级，部分批次支持汽车应用），可用于车身控制模块（BCM）中的非安全关键信号切换。 其SOT-523超小型封装、±50mA连续集电极电流、-50V VCEO耐压及-100mA峰值电流能力，使其在空间受限、成本敏感且需可靠开关性能的消费类与工业嵌入式系统中广泛应用。注意：不适用于大电流、高频放大或线性稳压等场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS PNP 200MW SC75 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

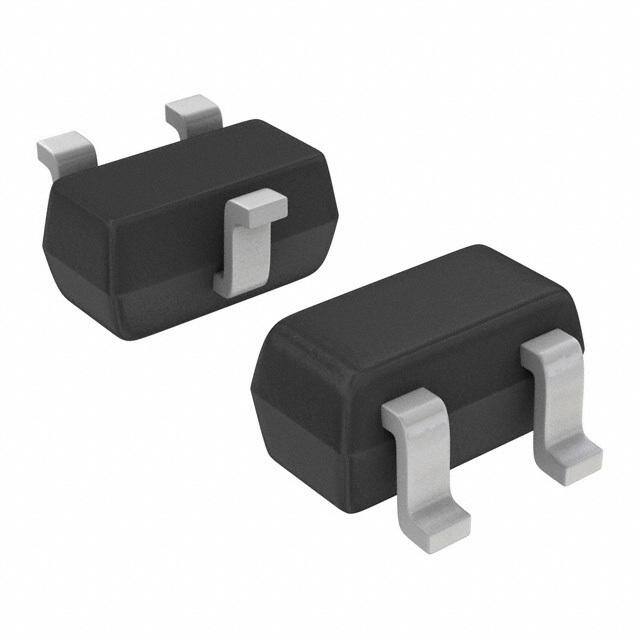

| 产品图片 |
|
| 产品型号 | DTA144WET1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 250mV @ 300µA， 10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 80 @ 5mA，10V |
| 供应商器件封装 | SC-75，SOT-416 |
| 其它名称 | DTA144WET1OS |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-75，SOT-416 |
| 晶体管类型 | PNP - 预偏压 |
| 标准包装 | 3,000 |
| 电压-集射极击穿（最大值） | 50V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 500nA |
| 电阻器-发射极基底(R2)(Ω) | 22k |
| 电阻器-基底(R1)(Ω) | 47k |
| 频率-跃迁 | - |
