Datasheet下载- 型号： CY8CLED03D01-56LTXI
- 制造商： Cypress Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CY8CLED03D01-56LTXI由Cypress Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CY8CLED03D01-56LTXI价格参考。Cypress SemiconductorCY8CLED03D01-56LTXI封装/规格：未分类， 暂无。您可以下载CY8CLED03D01-56LTXI参考资料、Datasheet数据手册功能说明书，资料中有CY8CLED03D01-56LTXI 详细功能的应用电路图电压和使用方法及教程。
CY8CLED03D01-56LTXI 是 Cypress Semiconductor（现属英飞凌）推出的专用LED驱动微控制器，属于“嵌入式—微控制器—应用特定”类别。其核心应用场景聚焦于高集成度、低成本、小尺寸的LED照明与显示控制。 该器件高度集成PSoC®混合信号架构，内置可配置模拟/数字模块、LED恒流驱动通道（支持多路PWM调光）、电容感应（CapSense®）接口及电源管理单元，无需外置MCU或驱动芯片。典型应用包括： ✅ 智能LED灯泡/灯管——实现调光、调色温、过压/过热保护； ✅ 人机交互式LED面板——结合CapSense实现触摸按键+LED状态指示一体化设计（如家电控制面板、IoT设备状态灯）； ✅ 装饰性LED灯带/像素灯——支持多通道独立PWM控制，适用于RGB/RGBW动态效果； ✅ 便携式电子设备背光——如POS终端、医疗设备显示屏背光，兼顾低功耗与精确亮度调节； ✅ 工业状态指示器——通过内置比较器和ADC实现环境光自适应亮度调节。 其-40°C~85°C工业级工作温度、QFN-24封装（5×5 mm）及符合RoHS/REACH标准，适合空间受限、可靠性要求高的消费电子与工业场景。需注意：该型号已进入产品生命周期末期（EOL），新设计建议评估英飞凌PSoC 4/6系列替代方案。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC MCU 8BIT 16KB FLASH 56VQFN |
| EEPROM容量 | - |
| 产品分类 | 嵌入式 - 微控制器 |
| I/O数 | 14 |
| 品牌 | Cypress Semiconductor Corp |
| 数据手册 | http://www.cypress.com/?docID=49164 |

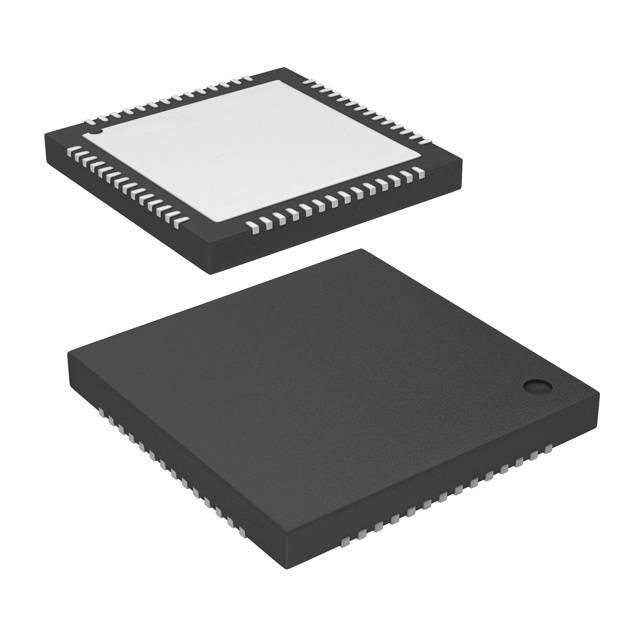

| 产品图片 |
|
| 产品型号 | CY8CLED03D01-56LTXI |
| RAM容量 | 1K x 8 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | PowerPSoC® CY8CLED |
| 产品目录页面 | |
| 供应商器件封装 | 56-QFN（8x8）切割 |
| 其它名称 | 428-2924 |
| 包装 | 托盘 |
| 外设 | LED，LVD，POR，PWM，WDT |
| 封装/外壳 | 56-VFQFN 裸露焊盘 |
| 工作温度 | -40°C ~ 85°C |
| 振荡器类型 | 内部 |
| 数据转换器 | - |
| 标准包装 | 260 |
| 核心处理器 | M8C |
| 核心尺寸 | 8-位 |
| 特色产品 | http://www.digikey.com/cn/zh/ph/Cypress/PowerPSoC.html |
| 电压-电源(Vcc/Vdd) | 4.75 V ~ 5.25 V |
| 程序存储器类型 | 闪存 |
| 程序存储容量 | 16KB（16K x 8） |
| 连接性 | DALI， DMX512， I²C， IrDA， SPI， UART/USART |
| 速度 | 24MHz |
| 配用 | /product-detail/zh/CY3269N/428-2270-ND/1922919/product-detail/zh/CY3267/428-2281-ND/2043531/product-detail/zh/CY3268/428-2882-ND/2043532 |
