CWR-170-20-0003产品简介：
ICGOO电子元器件商城为您提供CWR-170-20-0003由CW Industries设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供CWR-170-20-0003价格参考以及CW IndustriesCWR-170-20-0003封装/规格参数等产品信息。 你可以下载CWR-170-20-0003参考资料、Datasheet数据手册功能说明书， 资料中有CWR-170-20-0003详细功能的应用电路图电压和使用方法及教程。
CW Industries 的 CWR-170-20-0003 是一款卡边缘连接器（Edge Board Connector），属于直插式（Through-Hole）、双排、20位（2×10）、带金属屏蔽罩与锁扣结构的高可靠性边缘板连接器。其典型应用场景包括： - 工业控制与自动化设备：用于PLC模块、I/O扩展卡与主控背板之间的可靠信号与电源连接，适应振动、温度波动等严苛环境； - 通信设备：在基站基带板、网络交换机或光模块载板中，作为子卡（如FPGA加速卡、接口卡）与母板间的高速互连接口，支持稳定的数据传输； - 测试测量仪器：在ATE（自动测试设备）或模块化数据采集系统中，实现功能卡（如模拟输入/输出卡、数字I/O卡）的快速插拔与电气稳固连接； - 军工与航空航天电子系统：得益于CW Industries产品一贯的高可靠性设计（如镀金触点、增强机械锁紧、符合MIL-STD相关规范），适用于任务关键型嵌入式计算平台中的板级互连。 该型号具备防误插导向槽、抗振锁扣（latch）、0.100"（2.54 mm）标准间距及兼容FR4 PCB厚度（0.062"），便于传统通孔焊接与维护。不适用于高频射频或差分高速串行（如PCIe Gen4+），主要面向中低速并行总线（如ISA、LPC、自定义控制总线）及混合信号应用。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | CONN CARDEDGE 20PIN TIN W/O EARS |
| 产品分类 | |
| 品牌 | CW Industries |
| 数据手册 | http://switches-connectors-custom.cwind.com/browser?&plpver=10&prodid=1106&itemid=3849&assetid=1358点击此处下载产品Datasheet |

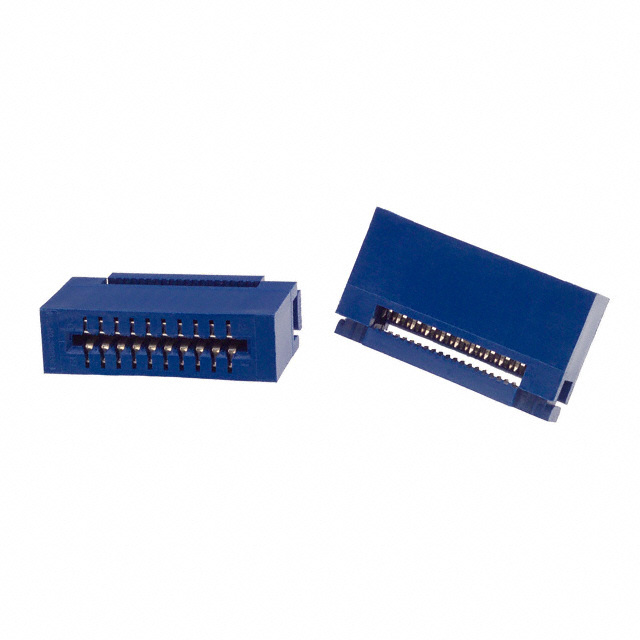

| 产品图片 |
|
| 产品型号 | CWR-170-20-0003 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 170 |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25793 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 位/盘/排数 | 10 |
| 公母 | 母头 |
| 其它名称 | CCE20T |
| 包装 | 散装 |
| 卡厚度 | 0.032" ~ 0.070"（0.81mm ~ 1.78mm） |
| 卡类型 | 非指定 - 双边 |
| 安装类型 | 自由悬挂 |
| 工作温度 | -55°C ~ 125°C |
| 排数 | 2 |
| 材料-绝缘 | 热塑塑胶 |
| 标准包装 | 100 |
| 法兰特性 | - |
| 特性 | - |
| 端接 | IDC |
| 触头材料 | 磷青铜 |
| 触头类型 | 悬臂 |
| 触头镀层 | 锡 - 铅 |
| 触头镀层厚度 | 100µin （2.54µm） |
| 读数 | 双 |
| 针脚数 | 20 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 蓝 |
