Datasheet下载- 型号： CSM1Z-A5B2C3-120-6.0D18
- 制造商： CARDINAL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CSM1Z-A5B2C3-120-6.0D18由CARDINAL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CSM1Z-A5B2C3-120-6.0D18价格参考。CARDINALCSM1Z-A5B2C3-120-6.0D18封装/规格：未分类， 暂无。您可以下载CSM1Z-A5B2C3-120-6.0D18参考资料、Datasheet数据手册功能说明书，资料中有CSM1Z-A5B2C3-120-6.0D18 详细功能的应用电路图电压和使用方法及教程。
CSM1Z-A5B2C3-120-6.0D18 是 Cardinal Components Inc.（现属 Diodes Incorporated）推出的一款石英晶体谐振器（无源晶振），属于SMD贴片型，封装为3.2×2.5mm（即CSM1Z系列）。其标称频率为6.0 MHz，频率容差±10 ppm，工作温度范围为−20°C 至 +70°C（依据型号后缀“D18”通常对应此温宽），负载电容为18 pF。 该晶体典型应用于对时钟稳定性、成本与尺寸有综合要求的中低频电子设备中，例如： - 消费类电子产品：遥控器、电子玩具、小家电（如电饭煲、空气净化器）的主控MCU时钟源； - 工业控制模块：PLC从站、传感器节点、HMI人机界面等嵌入式系统的基准时钟； - 通信终端：传统有线电话、POS机、条码扫描器等需稳定6MHz时钟驱动UART或基础逻辑电路的场景； - 医疗设备：便携式血压计、血糖仪等低功耗、非高精度定时需求的家用医疗仪器。 需注意：该器件为无源晶体，需配合MCU/ASIC内部振荡电路使用，不适用于高精度、宽温（如−40°C~+85°C）或高可靠性（如汽车级）场景。其6.0 MHz频率常用于兼容传统8051、PIC或ARM Cortex-M0等低速外设时钟分频设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 晶体和振荡器 |
| 描述 | CRYSTAL 6MHZ 18PF SMD |
| ESR（等效串联电阻） | 120 欧姆 |
| 产品分类 | 晶体 |
| 品牌 | Cardinal Components Inc. |
| 数据手册 | |

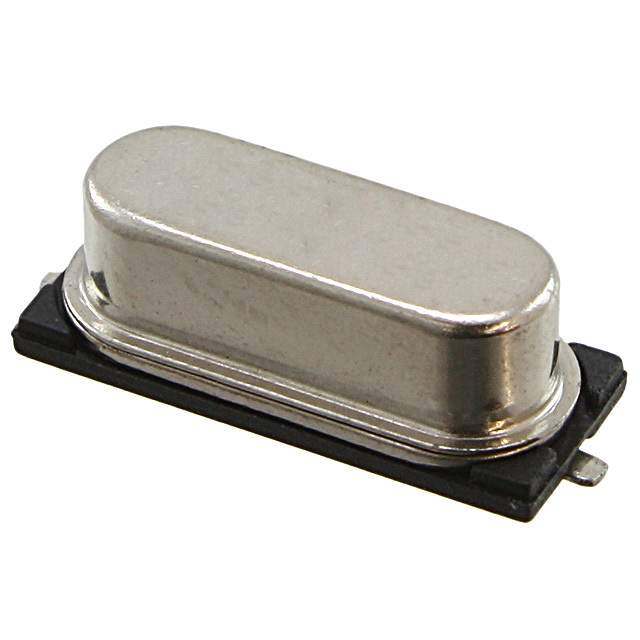

| 产品图片 |
|
| 产品型号 | CSM1Z-A5B2C3-120-6.0D18 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CSM1 |
| 其它名称 | 370-1101-6 |
| 包装 | Digi-Reel® |
| 大小/尺寸 | 0.449" 长 x 0.185" 宽（11.40mm x 4.70mm） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | HC-49S |
| 工作模式 | 基谐 |
| 工作温度 | -20°C ~ 70°C |
| 标准包装 | 1 |
| 等级 | - |
| 类型 | MHz 晶体 |
| 负载电容 | 18pF |
| 频率 | 6MHz |
| 频率容差 | ±30ppm |
| 频率稳定度 | ±50ppm |
| 高度 | 0.169"（4.30mm） |
