Datasheet下载- 型号： CS8321YDPR3
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CS8321YDPR3由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CS8321YDPR3价格参考。ON SemiconductorCS8321YDPR3封装/规格：未分类， 暂无。您可以下载CS8321YDPR3参考资料、Datasheet数据手册功能说明书，资料中有CS8321YDPR3 详细功能的应用电路图电压和使用方法及教程。
CS8321YDPR3 是安森美（ON Semiconductor）推出的高性能线性稳压器（LDO），属于PMIC类别。该器件为低压差、高精度、低噪声、高PSRR的正向固定输出稳压器（输出电压为3.3V，典型压差仅250mV @ 150mA），采用SOT-223封装，具备过流保护、热关断及反向电流保护功能。 其典型应用场景包括： - 微控制器与FPGA供电：为ARM Cortex-M系列、PIC、Xilinx Spartan等低功耗嵌入式处理器提供干净、稳定的3.3V核心或I/O电源； - 通信模块供电：用于Wi-Fi、BLE、LoRa等无线模组的电源后级稳压，其高PSRR（70dB @ 1kHz）和低输出噪声（45µVrms）可有效抑制开关电源（如DC-DC）带来的纹波干扰； - 精密模拟电路供电：为ADC、DAC、传感器信号链（如温度/压力传感器、运放前端）提供低噪声参考电源，保障数据采集精度； - 工业与汽车电子辅助电源：适用于符合AEC-Q100 Grade 3（–40°C 至 +85°C）要求的车载信息娱乐系统、车身控制模块中的非安全关键子系统供电； - 便携式设备：在电池供电设备（如手持仪表、医疗监护终端）中，凭借低静态电流（典型95µA）和低压差特性，延长电池续航。 需注意：CS8321YDPR3不适用于大电流（>200mA持续负载）或高散热受限场景，设计时应合理布局PCB散热焊盘以确保热稳定性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC REG LDO 5V 0.15A D2PAK |
| 产品分类 | PMIC - 稳压器 - 线性 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CS8321YDPR3 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | D2PAK-3 |
| 其它名称 | CS8321YDPR3OS |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |

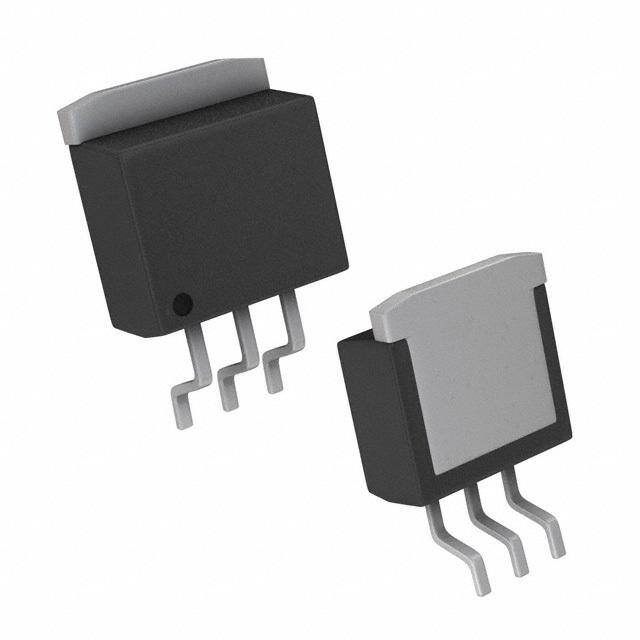

| 封装/外壳 | TO-263-4，D²Pak（3 引线+接片），TO-263AA |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 750 |
| 电压-跌落（典型值） | 0.3V @ 150mA |
| 电压-输入 | 6 V ~ 26 V |
| 电压-输出 | 5V |
| 电流-输出 | 150mA |
| 电流-限制（最小值） | 175mA |
| 稳压器拓扑 | 正，固定式 |
| 稳压器数 | 1 |
