Datasheet下载- 型号： CNY17F3W
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CNY17F3W由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CNY17F3W价格参考￥0.41-￥0.41。Fairchild SemiconductorCNY17F3W封装/规格：未分类， 暂无。您可以下载CNY17F3W参考资料、Datasheet数据手册功能说明书，资料中有CNY17F3W 详细功能的应用电路图电压和使用方法及教程。
CNY17F3W 是安森美（ON Semiconductor）推出的单通道光耦合器，属于“光隔离器—晶体管输出型”（即光电晶体管输出），具有高隔离电压（Viso = 5000 Vrms）、高电流传输比（CTR ≥ 100% @ IF = 10 mA）、宽工作温度范围（–55°C 至 +110°C）及符合UL/CSA/VDE安全认证等特点。 其典型应用场景包括： 1. 工业控制：用于PLC输入模块、继电器驱动电路中，实现微控制器（如MCU）与高压/大电流负载（如24V DC或交流接触器）之间的电气隔离与信号电平转换； 2. 电源管理：在开关电源（SMPS）反馈回路中，配合TL431等器件构成隔离式电压反馈通路，提升系统安全性与抗干扰能力； 3. 电机驱动与变频器：隔离PWM控制信号，防止功率级噪声干扰控制侧，保障驱动IC（如IR2110）可靠工作； 4. 医疗与测试设备：在需满足严格电气隔离要求的低压信号采集或患者连接电路中，提供安全隔离屏障； 5. 楼宇自动化与安防系统：用于隔离传感器（如烟雾探测器、门禁开关）信号与主控板，避免接地环路和高压窜入风险。 该器件采用紧凑DIP-6封装，适用于对成本、可靠性及隔离性能有综合要求的中低速数字/模拟开关应用（响应时间约10 μs），不适用于高速通信（如USB、CAN隔离），亦不可替代高速数字光耦（如6N137）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 5.3KV TRANS 6-DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

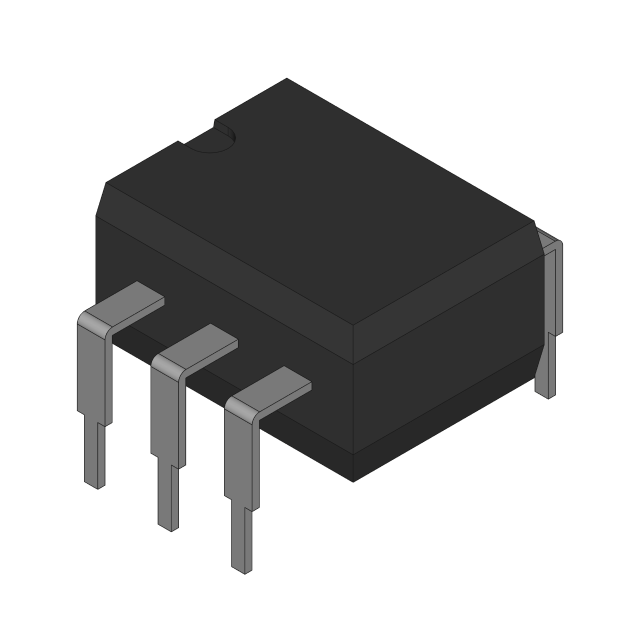

| 产品图片 |
|
| 产品型号 | CNY17F3W |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 300mV |
| 上升/下降时间（典型值） | 1µs， 2µs |
| 供应商器件封装 | 6-DIP |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 6-DIP（0.400"，10.16mm） |
| 工作温度 | -55°C ~ 100°C |
| 打开/关闭时间（典型值） | 10µs， 10µs （最小值） |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.35V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 5300Vrms |
| 电流-DC正向(If) | 100mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 200% @ 10mA |
| 电流传输比（最小值） | 100% @ 10mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
