Datasheet下载- 型号： CNY17F2300W
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CNY17F2300W由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CNY17F2300W价格参考。Fairchild SemiconductorCNY17F2300W封装/规格：未分类， 暂无。您可以下载CNY17F2300W参考资料、Datasheet数据手册功能说明书，资料中有CNY17F2300W 详细功能的应用电路图电压和使用方法及教程。
CNY17F2300W 是安森美（ON Semiconductor）推出的单通道、直流输入、光电晶体管输出型光隔离器（光耦），属于CNY17F系列，具有高隔离电压（5000 Vrms）、高电流传输比（CTR ≥ 63% @ IF = 10 mA）、紧凑的DIP-6封装及UL/cUL/EN/IEC安全认证。 其典型应用场景包括： ✅ 工业控制：用于PLC数字输入模块中隔离现场开关信号（如按钮、限位开关、传感器），防止高压/噪声干扰进入控制器； ✅ 电源系统：在开关电源（SMPS）反馈回路中实现初级与次级间的电气隔离，配合TL431等构成稳压反馈； ✅ 电机驱动与变频器：隔离MCU发出的PWM信号至IGBT/MOSFET栅极驱动电路，保障控制侧安全； ✅ 家电与白色家电：用于洗衣机、空调等设备中隔离主控板与高压负载（压缩机、加热管）的控制信号； ✅ 医疗与楼宇自动化设备：满足基本功能隔离需求，在非生命支持类设备中提供可靠的信号隔离与电平转换。 该器件工作温度范围为–55°C 至 +100°C，响应时间约10 μs（上升/下降），适用于中低速数字信号隔离（≤20 kHz），不适用于高速通信或模拟线性隔离。其“F”后缀表示高CTR，“2300W”为卷带包装代码，不影响电气性能。需注意合理设计LED限流电阻（推荐IF = 5–15 mA）以兼顾寿命与CTR稳定性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 5.3KV TRANS 6-DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

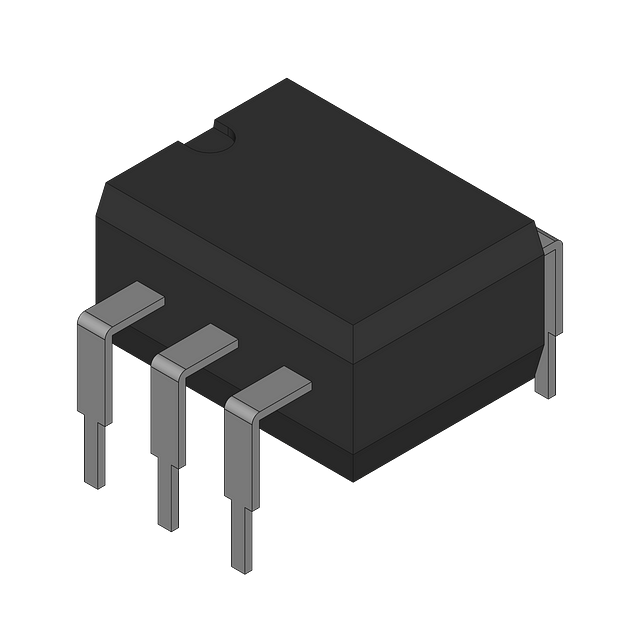

| 产品图片 |
|
| 产品型号 | CNY17F2300W |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 300mV |
| 上升/下降时间（典型值） | 1µs， 2µs |
| 供应商器件封装 | 6-DIP |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 6-DIP（0.400"，10.16mm） |
| 工作温度 | -55°C ~ 100°C |
| 打开/关闭时间（典型值） | 10µs， 10µs （最小值） |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.35V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 5300Vrms |
| 电流-DC正向(If) | 100mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 125% @ 10mA |
| 电流传输比（最小值） | 63% @ 10mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
