产品简介：
ICGOO电子元器件商城为您提供CNY17F1由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CNY17F1价格参考。Fairchild SemiconductorCNY17F1封装/规格：未分类， 暂无。您可以下载CNY17F1参考资料、Datasheet数据手册功能说明书，资料中有CNY17F1 详细功能的应用电路图电压和使用方法及教程。
CNY17F1 是安森美（ON Semiconductor）推出的单通道、直流输入、晶体管输出型光耦隔离器，属于基础型光电耦合器。其典型应用场景包括： - 工业控制信号隔离：用于PLC输入/输出模块中，隔离现场传感器（如接近开关、限位开关）的弱电信号与控制器主电路，防止高压干扰或地环路影响。 - 电源反馈回路：在中小功率开关电源（如AC-DC适配器、LED驱动电源）中，配合TL431等器件构成次级侧电压反馈，实现初级与次级间的电气隔离与稳压控制。 - 微控制器接口保护：将单片机（如STM32、Arduino）的GPIO与外部继电器、电机驱动器或高噪声设备隔离，避免反电动势或浪涌损坏MCU。 - 通信线路隔离：用于RS-232、RS-485等串行通信接口的电平转换与隔离段，提升抗干扰能力与系统安全性（如楼宇自动化、工控HMI）。 - 家电与白色家电控制：如洗衣机水位检测电路、空调压缩机启停控制、电磁炉过零检测等需安全隔离的低压控制环节。 该器件具有高隔离电压（Viso = 5000 Vrms）、CTR（电流传输比）典型值为22%–50%（IF = 10 mA），响应速度适中（tPHL/tPLH ≈ 3–5 μs），适用于对速度要求不苛刻但强调可靠性与成本效益的中低速隔离场合。注意其输出为达林顿结构晶体管（集电极开路），需外接上拉电阻及负载。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 5.3KV TRANS 6-DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

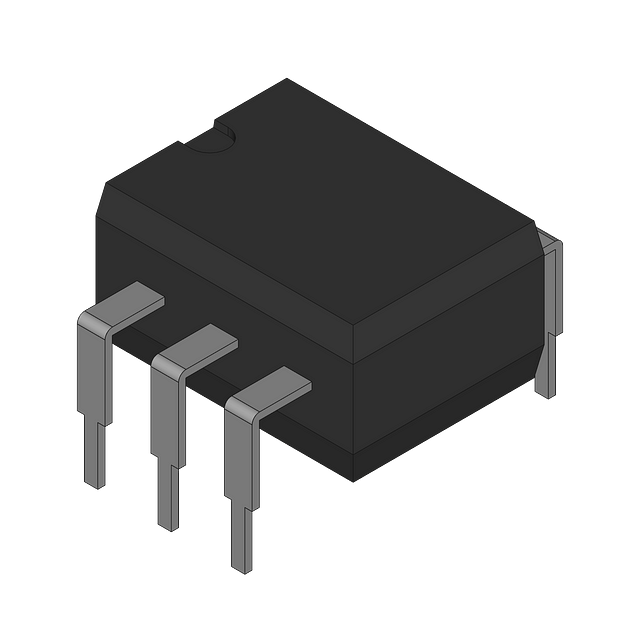

| 产品图片 | |
| 产品型号 | CNY17F1 |
| rohs | |
| 产品系列 | - |
| Vce饱和值（最大值） | 300mV |
| 上升/下降时间（典型值） | 1µs， 2µs |
| 供应商器件封装 | 6-DIP |
| 其它名称 | CNY17F1FS |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 6-DIP（0.300"，7.62mm） |
| 工作温度 | -55°C ~ 100°C |
| 打开/关闭时间（典型值） | 10µs， 10µs （最小值） |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.35V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 5300Vrms |
| 电流-DC正向(If) | 100mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 80% @ 10mA |
| 电流传输比（最小值） | 40% @ 10mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
