Datasheet下载- 型号： CNY17F-3X007T
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CNY17F-3X007T由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CNY17F-3X007T价格参考。VishayCNY17F-3X007T封装/规格：未分类， 暂无。您可以下载CNY17F-3X007T参考资料、Datasheet数据手册功能说明书，资料中有CNY17F-3X007T 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Opto Division的CNY17F-3X007T是一款光隔离器，属于光电晶体管输出类型。该型号具有出色的电气隔离性能和可靠的信号传输能力，适用于多种工业和消费类电子设备中，主要用于需要电气隔离的应用场景。以下是其主要应用场景： 1. 工业控制：在工业自动化系统中，CNY17F-3X007T可以用于隔离传感器、开关和控制器之间的信号传输，防止高压或噪声干扰对低电压电路的影响，确保系统的稳定性和安全性。 2. 电力监控与保护：在电力监控设备中，如智能电表、断路器等，该光隔离器可用于隔离高电压侧和低电压侧的信号，确保操作人员的安全，并提高系统的抗干扰能力。 3. 通信接口：在RS-485、CAN总线等通信接口中，CNY17F-3X007T可以提供电气隔离，避免不同设备之间的地线电位差引起的干扰或损坏，保证数据传输的可靠性和完整性。 4. 医疗设备：在医疗仪器中，如心电图机、监护仪等，光隔离器用于隔离患者和设备之间的电气连接，确保患者安全，同时防止外界电磁干扰影响测量精度。 5. 汽车电子：在汽车电子系统中，如车载网络、传感器接口等，CNY17F-3X007T可以用于隔离不同模块之间的信号，提高系统的抗干扰能力和可靠性，确保车辆运行的安全性。 6. 家用电器：在一些高端家用电器中，如洗衣机、空调等，光隔离器可以用于隔离主控板和驱动板之间的信号，防止电机启动时的瞬态电压对控制电路造成损害。 总之，CNY17F-3X007T凭借其优异的电气隔离性能和可靠性，广泛应用于各种需要电气隔离的场合，确保系统在复杂电磁环境下的稳定运行。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | OPTOISOLTR 5KV TRANSISTOR 6-SMD晶体管输出光电耦合器 Phototransistor Out Single CTR 100-200% |
| 产品分类 | 光隔离器 - 晶体管，光电输出集成电路 - IC |
| 品牌 | Vishay Semiconductor Opto DivisionVishay Semiconductors |
| 产品手册 | |

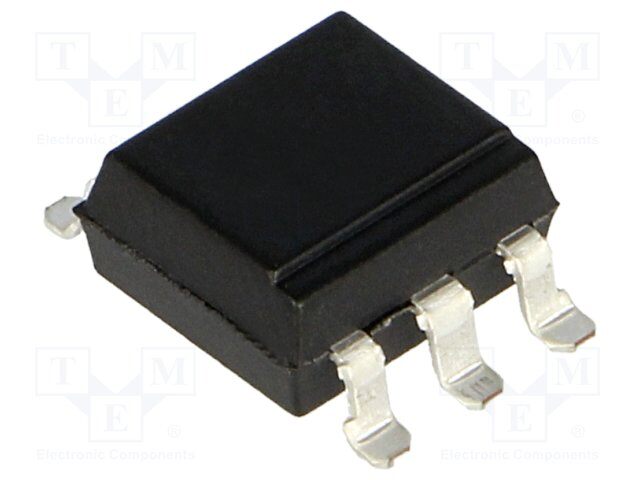

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,晶体管输出光电耦合器,Vishay Semiconductors CNY17F-3X007T- |
| 数据手册 | |
| 产品型号 | CNY17F-3X007TCNY17F-3X007T |
| Vce饱和值（最大值） | 400mV |
| 上升/下降时间（典型值） | 3µs， 14µs |
| 产品种类 | 晶体管输出光电耦合器 |
| 供应商器件封装 | 6-SMD |
| 其它名称 | CNY17F-3X007TDKR |
| 包装 | Digi-Reel® |
| 商标 | Vishay Semiconductors |
| 安装类型 | 表面贴装 |
| 封装 | Reel |
| 封装/外壳 | 6-SMD，鸥翼型 |
| 封装/箱体 | PDIP-6 Gull Wing |
| 工作温度 | * |
| 工厂包装数量 | 1000 |
| 打开/关闭时间（典型值） | 4.2µs， 23µs |
| 最大功率耗散 | 150 mW |
| 最大反向二极管电压 | 6 V |
| 最大工作温度 | + 100 C |
| 最大正向二极管电压 | 1.65 V |
| 最大输入二极管电流 | 60 mA |
| 最大集电极/发射极电压 | 70 V |
| 最大集电极/发射极饱和电压 | 0.4 V |
| 最大集电极电流 | 100 mA |
| 最小工作温度 | - 55 C |
| 标准包装 | 1 |
| 每芯片的通道数量 | 1 Channel |
| 电压-正向(Vf)（典型值） | 1.39V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 60mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 200% @ 10mA |
| 电流传输比（最小值） | 100% @ 10mA |
| 电流传递比 | 200 % |
| 系列 | CNY |
| 绝缘电压 | 5000 Vrms |
| 输入类型 | DCDC |
| 输出类型 | DC晶体管 |
| 输出设备 | NPN Phototransistor |
| 通道数 | 1 |
| 配置 | 1 Channel |
