Datasheet下载- 型号： CNY171FR2M
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CNY171FR2M由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CNY171FR2M价格参考。Fairchild SemiconductorCNY171FR2M封装/规格：未分类， 暂无。您可以下载CNY171FR2M参考资料、Datasheet数据手册功能说明书，资料中有CNY171FR2M 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor的CNY171FR2M是一款光隔离器（光电晶体管输出型），广泛应用于需要电气隔离和信号传输的场合。其主要应用场景包括： 1. 工业自动化控制系统：用于PLC（可编程逻辑控制器）、传感器接口、继电器驱动电路中，实现输入输出信号的电气隔离，提高系统抗干扰能力和安全性。 2. 电源管理与转换设备：应用于开关电源、DC-DC转换器、UPS（不间断电源）等设备中，用于反馈控制信号的隔离传输，确保主电路与控制电路之间的安全隔离。 3. 电机控制与驱动电路：在变频器、伺服驱动器等电机控制设备中，用于隔离控制端与功率端的信号传输，防止高压干扰或损坏控制单元。 4. 通信设备与接口电路：用于RS-485、CAN等工业通信接口中，提供通信信号的隔离保护，增强系统的稳定性和可靠性。 5. 医疗电子设备：在需要高安全标准的医疗仪器中，用于隔离患者接触部分与主控电路，满足医疗器械的安全隔离要求。 该器件具有高隔离电压、响应速度快、可靠性高等优点，适合对安全性和稳定性有较高要求的应用场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 7.5KV TRANS W/BASE 6SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

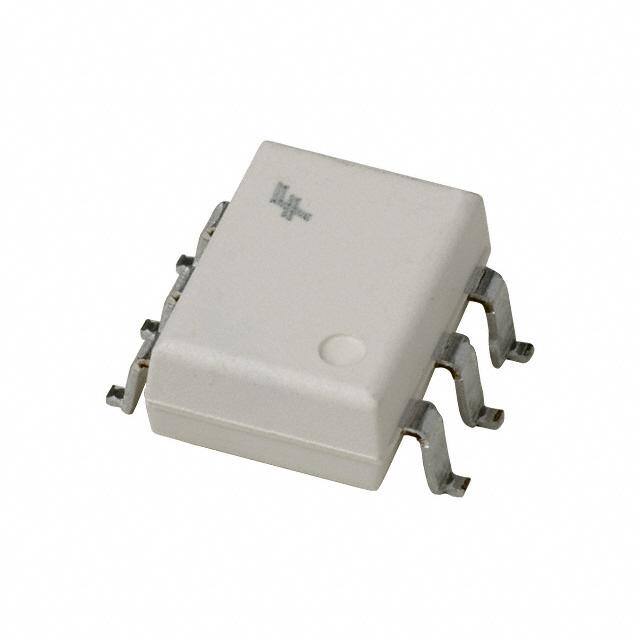

| 产品图片 | |
| 产品型号 | CNY171FR2M |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 400mV |
| 上升/下降时间（典型值） | 1µs， 2µs |
| 供应商器件封装 | 6-SMD |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SMD，鸥翼型 |
| 工作温度 | -40°C ~ 100°C |
| 打开/关闭时间（典型值） | 2µs， 3µs |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.35V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 7500Vpk |
| 电流-DC正向(If) | 60mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 80% @ 10mA |
| 电流传输比（最小值） | 40% @ 10mA |
| 输入类型 | DC |
| 输出类型 | 有基极的晶体管 |
| 通道数 | 1 |
