Datasheet下载- 型号： CMF554M7500FKBF
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CMF554M7500FKBF由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CMF554M7500FKBF价格参考。VishayCMF554M7500FKBF封装/规格：未分类， 暂无。您可以下载CMF554M7500FKBF参考资料、Datasheet数据手册功能说明书，资料中有CMF554M7500FKBF 详细功能的应用电路图电压和使用方法及教程。
Vishay Dale CMF554M7500FKBF 是一款高精度、高稳定性金属膜通孔式电阻器，阻值为4.75 MΩ（4M75），容差±1%，额定功率1/2 W，温度系数±25 ppm/°C，采用轴向引线封装（CMF55系列）。其典型应用场景包括： - 精密测量与仪器仪表：用于万用表、校准源、数据采集系统中的分压、反馈或基准网络，得益于低TC和长期稳定性，保障测量准确性。 - 工业控制与传感器信号调理：在高阻抗传感器（如pH电极、光电二极管跨阻放大器）的偏置、上拉/下拉或增益设定电路中，抑制温漂与噪声。 - 医疗电子设备：应用于心电图（ECG）、脑电图（EEG）等生物电信号前端，满足IEC 60601对安全隔离与低漏电流的要求（高阻值+高绝缘性）。 - 测试与计量设备：作为标准电阻或校准模块组件，在ATE（自动测试设备）和实验室标准源中提供可追溯的稳定阻值。 - 高压/低功耗模拟电路：适用于电池供电的便携式设备或高压监测分压器（需配合耐压设计），兼顾高阻与低功耗特性。 该器件通过AEC-Q200认证（部分批次），亦可用于汽车电子中的非安全关键子系统（如车身控制模块的信号检测）。注意：实际使用需确保PCB布局远离热源，并遵守最大工作电压（约500 VDC）及降额规范。
| 参数 | 数值 |
| 产品目录 | 电阻器无源元件 |
| 描述 | RES 4.75M OHM 1/2W 1% AXIAL金属膜电阻器 - 透孔 1/4watt 4.75Mohms 1% |
| 产品分类 | 通孔电阻器电阻器 |
| 品牌 | Vishay / DaleVishay Dale |
| 产品手册 | http://www.vishay.com/doc?31018 |

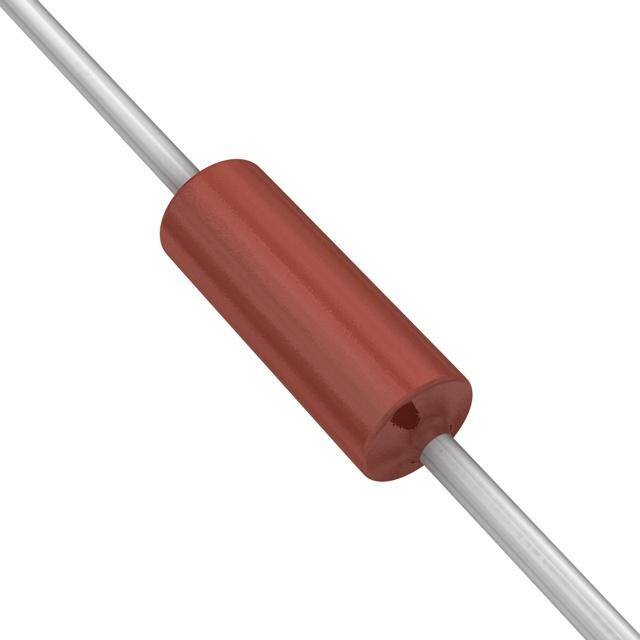

| 产品图片 |
|
| rohs | 否含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 薄膜电阻器,金属膜电阻器 - 透孔,Vishay / Dale CMF554M7500FKBFCMF |
| 数据手册 | |
| 产品型号 | CMF554M7500FKBFCMF554M7500FKBF |
| 产品 | Metal Film Resistors Controlled Temp Coefficient |
| 产品种类 | 金属膜电阻器 - 透孔 |
| 供应商器件封装 | 轴向 |
| 功率(W) | 0.5W，1/2W |
| 功率额定值 | 250 mW (1/4 W) |
| 包装 | 散装 |
| 单位重量 | 200 mg |
| 商标 | Vishay / Dale |
| 外壳直径 | 2.29 mm |
| 外壳长度 | 6.1 mm |
| 大小/尺寸 | 0.090" 直径 x 0.240" 长（2.29mm x 6.10mm） |
| 容差 | ±1%1 % |
| 封装 | Bulk |
| 封装/外壳 | 轴向 |
| 工作温度范围 | - 55 C to + 175 C |
| 工厂包装数量 | 100 |
| 引线直径 | 0.64 mm |
| 成分 | 金属薄膜 |
| 标准包装 | 100 |
| 温度系数 | ±100ppm/°C100 PPM / C |
| 特性 | 阻燃涂层 |
| 电压额定值 | 250 V |
| 电阻 | 4.75 MOhms |
| 电阻(Ω) | 4.75M |
| 端子数 | 2 |
| 端接类型 | Axial |
| 类型 | Metal Film Resistors, Industrial, Precision |
| 系列 | CMF |
| 高度 | - |
