Datasheet下载- 型号： CM252016-R15KL
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CM252016-R15KL由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CM252016-R15KL价格参考。BournsCM252016-R15KL封装/规格：未分类， 暂无。您可以下载CM252016-R15KL参考资料、Datasheet数据手册功能说明书，资料中有CM252016-R15KL 详细功能的应用电路图电压和使用方法及教程。

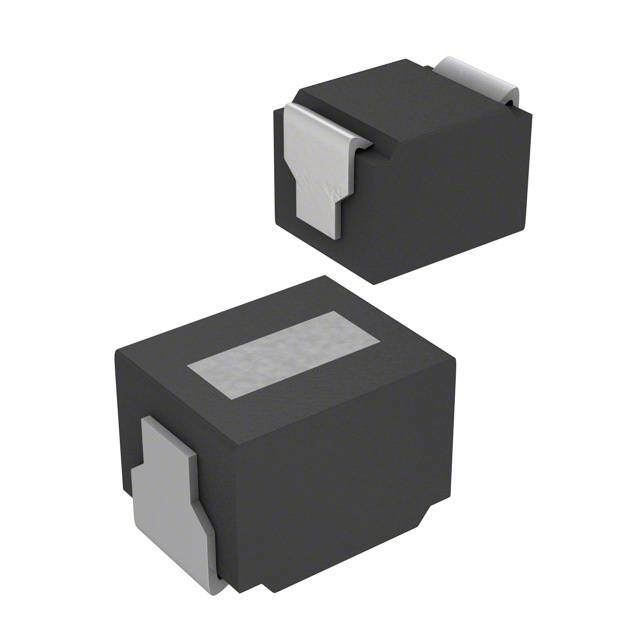

CM252016-R15KL 是伯恩斯（Bourns Inc.）推出的贴片式固定电感器，属CM系列，尺寸为2.5 mm × 2.0 mm × 1.6 mm（公制252016），电感值为0.15 µH（±10%），额定电流达3.8 A（典型），直流电阻低至≤9.5 mΩ，具备高饱和电流与优异的高频特性。 该器件主要应用于中高频电源管理场景： ✅ DC-DC降压转换器（Buck Converter）：常见于CPU/GPU供电模块、FPGA电源轨、PoE设备及5G基站电源中，作为输出滤波电感，配合MOSFET和电容实现高效稳压； ✅ 负载点（POL）电源系统：适用于服务器主板、网络交换机、工业控制器等对空间与效率要求严苛的板载电源设计； ✅ 汽车电子：满足AEC-Q200 Grade 1可靠性标准（-40℃~+125℃），可用于ADAS域控制器、车载信息娱乐系统（IVI）及车身控制模块的次级电源回路； ✅ 便携式设备：如高端智能手机快充模组、平板电脑PMIC周边电路，凭借小尺寸与高电流能力支持紧凑型高功率密度设计。 其铁氧体磁芯结构提供良好EMI抑制能力，配合低DCR可降低导通损耗，提升整体能效（尤其在1–3 MHz开关频率下表现优异）。需注意PCB布局时应远离热源与敏感信号线，并确保焊盘设计符合Bourns推荐规格以保障热性能与机械可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 980 毫欧最大 |
| 描述 | INDUCTOR CHIP .15UH 2520 SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CM252016-R15KL |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | CM252016 |
| 不同频率时的Q值 | 10 @ 25.2MHz |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.098" 长 x 0.079" 宽（2.50mm x 2.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 工具箱 | /product-detail/zh/CM252016-LAB1/CM252016-LAB1-ND/3782307 |
| 材料-磁芯 | 聚合物 |
| 标准包装 | 2,000 |
| 电感 | 150nH |
| 电流-饱和值 | - |
| 类型 | 绕线 |
| 频率-测试 | 25.2MHz |
| 频率-自谐振 | 340MHz |
| 额定电流 | 160mA |
| 高度-安装（最大值） | 0.063"（1.60mm） |
