Datasheet下载- 型号： CM252016-27NKL
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CM252016-27NKL由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CM252016-27NKL价格参考。BournsCM252016-27NKL封装/规格：未分类， 暂无。您可以下载CM252016-27NKL参考资料、Datasheet数据手册功能说明书，资料中有CM252016-27NKL 详细功能的应用电路图电压和使用方法及教程。

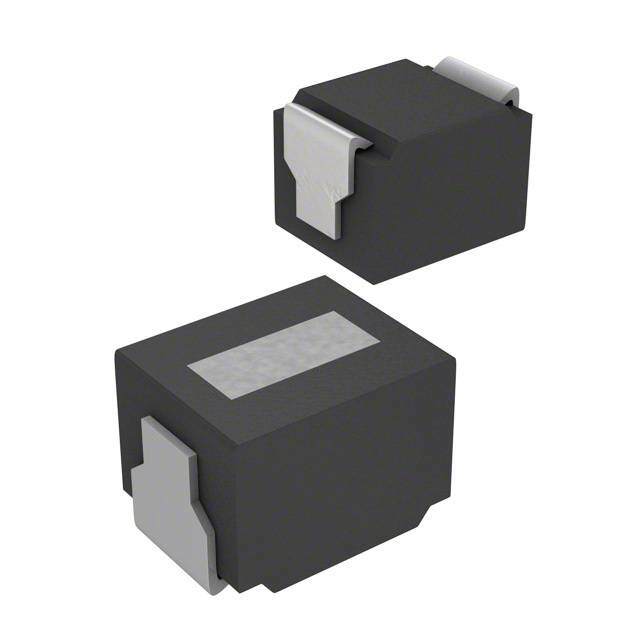

CM252016-27NKL是Bourns Inc.推出的贴片式固定电感器（绕线型），电感值为27nH，封装尺寸为2520（2.5×2.0×1.6mm），具有高Q值、低直流电阻（DCR）和良好高频特性。其典型应用场景包括： 1. 射频（RF）电路：广泛用于智能手机、Wi-Fi 6/6E、蓝牙模块等无线通信设备中的匹配网络、谐振回路及天线调谐电路，助力优化信号传输效率与接收灵敏度。 2. 电源管理：在DC-DC转换器（尤其高频同步降压电路）中用作储能/滤波电感，配合IC实现高效、小体积的电压转换，适用于便携式设备（如TWS耳机、可穿戴设备）的PMIC供电路径。 3. EMI抑制与滤波：与电容构成π型或LC滤波器，抑制高频噪声（如开关电源噪声、射频干扰），满足EMC合规要求，常见于摄像头模组、射频前端模块（FEM）供电端。 4. 高频信号路径：在射频收发前端（如LNA输入/PA输出匹配）、GPS/GNSS接收链路中提供精准阻抗匹配，提升系统信噪比与带外抑制性能。 该器件工作频率可达数百MHz至2.5GHz以上，支持回流焊工艺，符合AEC-Q200（部分版本）及RoHS标准，适用于高可靠性消费电子与工业物联网终端。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 470 毫欧最大 |
| 描述 | INDUCTOR CHIP .027UH 2520 SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CM252016-27NKL |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | CM252016 |
| 不同频率时的Q值 | 15 @ 100MHz |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.098" 长 x 0.079" 宽（2.50mm x 2.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 聚合物 |
| 标准包装 | 2,000 |
| 电感 | 27nH |
| 电流-饱和值 | - |
| 类型 | 绕线 |
| 频率-测试 | 100MHz |
| 频率-自谐振 | 1.15GHz |
| 额定电流 | 230mA |
| 高度-安装（最大值） | 0.063"（1.60mm） |
