产品简介：
ICGOO电子元器件商城为您提供CKP2520N1R0M-T由TAIYO YUDEN-XENTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CKP2520N1R0M-T价格参考。TAIYO YUDEN-XENTEKCKP2520N1R0M-T封装/规格：未分类， 暂无。您可以下载CKP2520N1R0M-T参考资料、Datasheet数据手册功能说明书，资料中有CKP2520N1R0M-T 详细功能的应用电路图电压和使用方法及教程。
Taiyo Yuden（太阳诱电）CKP2520N1R0M-T 是一款高性能贴片功率电感器，属于固定电感器类别。其标称电感值为1.0 µH，额定电流达3.2 A（直流），直流电阻低至12 mΩ，采用2520（2.5×2.0×1.2 mm）小型化屏蔽结构，具备高饱和电流、低损耗和优异抗EMI性能。 该器件主要应用于便携式电子设备的DC-DC电源转换电路中，典型场景包括：智能手机、平板电脑及可穿戴设备中的降压（Buck）转换器输出滤波；PMIC（电源管理IC）外围储能电感；以及各类中等功率负载点（PoL）供电模块，如处理器核心供电、GPU供电或DDR内存供电回路。其高可靠性与温度稳定性（工作温度范围–40°C 至 +125°C）也使其适用于工业控制板、车载信息娱乐系统（非安全关键区域）及网络通信设备中的次级电源管理单元。 此外，该电感符合RoHS指令，无卤素设计，满足现代电子产品环保与高频高效需求，特别适合开关频率在1–3 MHz范围内的同步整流应用。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈无源元件 |
| DC电阻(DCR) | 115 毫欧最大 |
| 描述 | INDUCTOR 1.0UH MULTILAYER 1008固定电感器 INDCTR HICUR MLTLYR 1008 1.0uH 20% |
| 产品分类 | 固定值电感器电感器 |
| 品牌 | Taiyo Yuden |
| 产品手册 | |

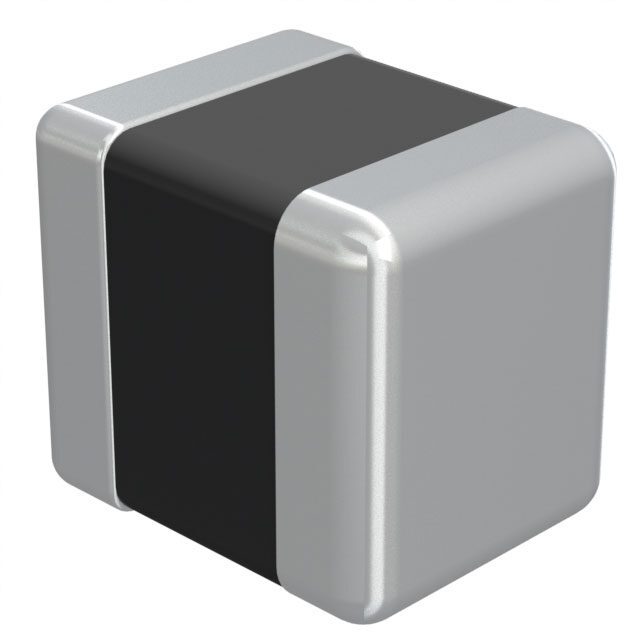

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,Taiyo Yuden CKP2520N1R0M-TCK |
| 数据手册 | |
| 产品型号 | CKP2520N1R0M-T |
| 不同频率时的Q值 | - |
| 产品种类 | 固定电感器 |
| 供应商器件封装 | 1008 （2520 公制） |
| 其它名称 | 587-3075-1 |
| 包装 | 剪切带 （CT） |
| 商标 | Taiyo Yuden |
| 外壳宽度 | 2 mm |
| 外壳长度 | 2.5 mm |
| 外壳高度 | 1.2 mm |
| 大小/尺寸 | 0.098" 长x 0.079" 宽（2.50mm x 2.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | 20 % |
| 封装 | Reel |
| 封装/外壳 | 1008（2520 公制） |
| 封装/箱体 | 1008 (2520 metric) |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 85°C |
| 工作温度范围 | - 40 C to + 85 C |
| 工厂包装数量 | 3000 |
| 最大直流电流 | 1.2 A |
| 最大直流电阻 | 90 mOhms |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 电感 | 1 uH |
| 电流-饱和值 | - |
| 端接类型 | SMD/SMT |
| 类型 | 多层 |
| 系列 | CK |
| 频率-测试 | 1MHz |
| 频率-自谐振 | - |
| 额定电流 | 1.2A |
| 高度-安装（最大值） | 0.039"（1.00mm） |
