Datasheet下载- 型号： CKP2520M2R2M-T
- 制造商： TAIYO YUDEN-XENTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CKP2520M2R2M-T由TAIYO YUDEN-XENTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CKP2520M2R2M-T价格参考。TAIYO YUDEN-XENTEKCKP2520M2R2M-T封装/规格：未分类， 暂无。您可以下载CKP2520M2R2M-T参考资料、Datasheet数据手册功能说明书，资料中有CKP2520M2R2M-T 详细功能的应用电路图电压和使用方法及教程。

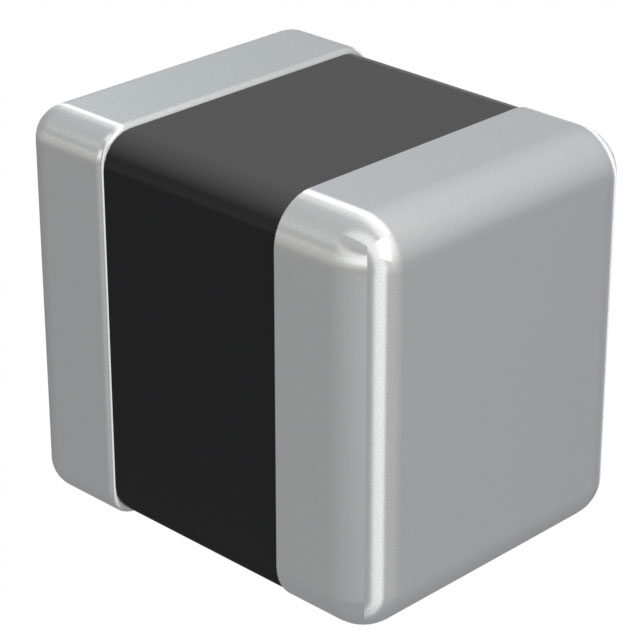

Taiyo Yuden（太阳诱电）CKP2520M2R2M-T 是一款贴片功率型固定电感器，电感值为2.2 µH，额定电流达1.8 A（典型），直流电阻低（约90 mΩ），采用屏蔽式磁胶结构（Molded Shielded），具备高饱和电流、低EMI和优异的抗干扰能力。 其典型应用场景包括： - DC-DC电源转换电路：广泛用于手机、平板、可穿戴设备等便携式电子产品的降压（Buck）或升压（Boost）稳压模块中，作为储能与滤波电感，配合PWM控制器（如TI、Richtek、MPS芯片）实现高效电压调节； - 负载点电源（PoL）：在FPGA、SoC、GPU等高性能数字芯片的供电网络（PDN）中，提供局部稳压与瞬态响应支持； - LED背光驱动电路：用于智能手机/平板LCD/OLED屏幕的恒流驱动升压拓扑中，稳定输出电流； - 汽车电子辅助系统：符合AEC-Q200基础可靠性要求（注：该型号非车规级，但部分版本可用于车载信息娱乐、仪表盘等非安全相关低压电源模块）； - 工业与通信设备：如基站电源管理、IoT网关、网络交换机的次级电源回路，满足紧凑布局与高可靠性需求。 其2520（2.5×2.0 mm）小尺寸、磁屏蔽设计及良好温升特性，特别适合空间受限、多层PCB且对EMI敏感的高频开关电源应用。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈无源元件 |
| DC电阻(DCR) | 100 毫欧最大 |
| 描述 | INDUCTOR 2.2UH MULTILAYER 1008固定电感器 INDCTR HICUR MLTLYR 1008 2.2uH 20% |
| 产品分类 | 固定值电感器电感器 |
| 品牌 | Taiyo Yuden |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,Taiyo Yuden CKP2520M2R2M-TCK |
| 数据手册 | |
| 产品型号 | CKP2520M2R2M-T |
| 不同频率时的Q值 | - |
| 产品种类 | 固定电感器 |
| 供应商器件封装 | 1008 （2520 公制） |
| 其它名称 | 587-3074-1 |
| 包装 | 剪切带 （CT） |
| 商标 | Taiyo Yuden |
| 外壳宽度 | 2 mm |
| 外壳长度 | 2.5 mm |
| 外壳高度 | 1.2 mm |
| 大小/尺寸 | 0.098" 长 x 0.079" 宽（2.50mm x 2.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | 20 % |
| 封装 | Reel |
| 封装/外壳 | 1008（2520 公制） |
| 封装/箱体 | 1008 (2520 metric) |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 85°C |
| 工作温度范围 | - 40 C to + 85 C |
| 工厂包装数量 | 3000 |
| 最大直流电流 | 1.2 A |
| 最大直流电阻 | 80 mOhms |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 电感 | 2.2 uH |
| 电流-饱和值 | - |
| 端接类型 | SMD/SMT |
| 类型 | 多层 |
| 系列 | CK |
| 频率-测试 | 1MHz |
| 频率-自谐振 | - |
| 额定电流 | 1.2A |
| 高度-安装（最大值） | 0.039"（1.00mm） |
