Datasheet下载- 型号： CI201210-1N5D
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CI201210-1N5D由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CI201210-1N5D价格参考。BournsCI201210-1N5D封装/规格：未分类， 暂无。您可以下载CI201210-1N5D参考资料、Datasheet数据手册功能说明书，资料中有CI201210-1N5D 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 CI201210-1N5D 是一款超小型、大电流、屏蔽式固定电感器（功率电感），电感值为1.5 nH（±0.3 nH），封装尺寸仅 2.0 × 1.2 × 1.0 mm（0805 英寸），具有极低直流电阻（典型值仅 8 mΩ）和高饱和电流（典型值达 9.5 A）。其主要应用场景集中在高频、大电流、空间受限的电源管理领域： 1. 智能手机与可穿戴设备的PMIC（电源管理集成电路）输出滤波：用于降压（Buck）DC-DC转换器的输出端，配合高开关频率（如2–6 MHz），有效抑制纹波与噪声，保障SoC、射频模块等敏感电路供电纯净； 2. 5G射频前端与Wi-Fi 6/6E模块的去耦与匹配网络：凭借极低电感值和优异高频特性（自谐振频率SRF > 4 GHz），适用于PA（功率放大器）、LNA（低噪声放大器）旁路或阻抗匹配，减少高频信号反射与损耗； 3. 车载信息娱乐系统（IVI）及ADAS摄像头模组中的紧凑型电源方案：满足AEC-Q200基础可靠性要求（虽非车规认证型号，但常用于非安全关键二级电源），支持高温、高振动环境下的稳定工作。 该器件不适用于低频滤波或储能场景，核心价值在于“高频+小电感+大电流”的协同优化，是现代便携式电子设备实现高功率密度与低EMI设计的关键无源元件之一。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 100 毫欧最大 |
| 描述 | INDUCTOR MULTI LAYER CHIP 1.5NH |
| 产品分类 | 固定值电感器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

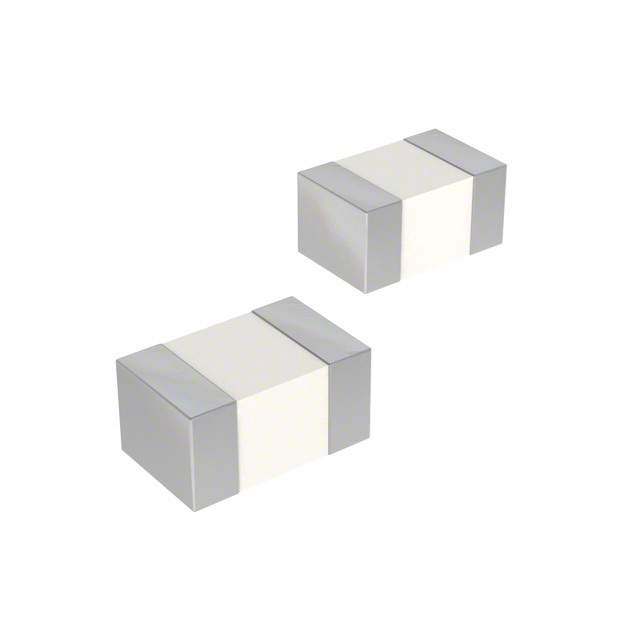

| 产品图片 |
|
| 产品型号 | CI201210-1N5D |
| rohs | |
| RoHS指令信息 | |
| 产品系列 | CI201210 |
| 不同频率时的Q值 | 10 @ 100MHz |
| 供应商器件封装 | 0805（2012 公制） |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.079" 长 x 0.049" 宽（2.00mm x 1.25mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±0.3nH |
| 封装/外壳 | 0805（2012 公制） |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -55°C ~ 125°C |
| 材料-磁芯 | 陶瓷 |
| 标准包装 | 3,000 |
| 电感 | 1.5nH |
| 电流-饱和值 | - |
| 类型 | 多层 |
| 频率-测试 | 100MHz |
| 频率-自谐振 | 4GHz |
| 额定电流 | 300mA |
| 高度-安装（最大值） | 0.047"（1.20mm） |
