Datasheet下载- 型号： CGS422T250W5L
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGS422T250W5L由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGS422T250W5L价格参考。Cornell DubilierCGS422T250W5L封装/规格：未分类， 暂无。您可以下载CGS422T250W5L参考资料、Datasheet数据手册功能说明书，资料中有CGS422T250W5L 详细功能的应用电路图电压和使用方法及教程。

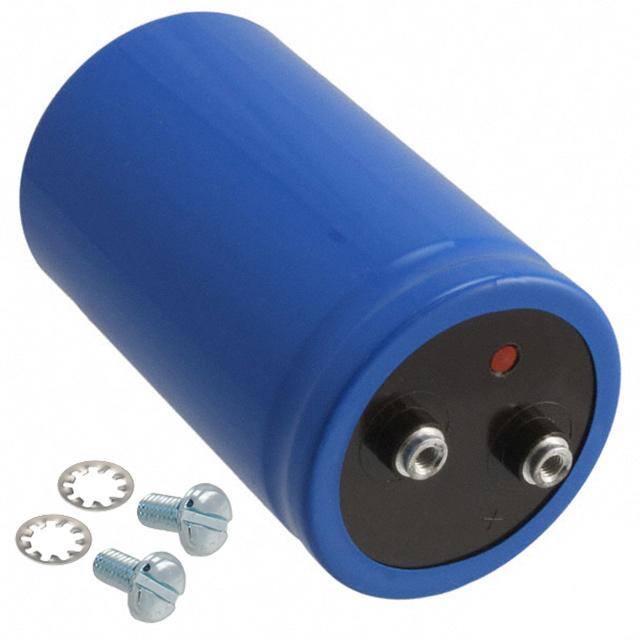

CGS422T250W5L 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属CGS系列，额定电压250V DC，标称容量4200µF（422即42×10² µF），尺寸为Φ35mm×50mm（W5L表示径向引线、带焊片端子），具有高纹波电流承受能力、长寿命（通常105℃下额定寿命2000–3000小时）及低ESR特性。 该型号典型应用于中高功率工业与电源系统中需大容量储能与滤波的场合，例如： - 开关电源（SMPS）的输出级或PFC（功率因数校正）母线滤波； - 工业变频器、伺服驱动器中的直流母线平滑电容； - 不间断电源（UPS）和逆变器的DC链路支撑电容； - 焊接设备、激光电源等脉冲负载供电回路中提供瞬时能量缓冲； - 电机启动/运行辅助电路（如单相电机离心开关旁路电容，但需注意其非专为启动设计，须核对浪涌电流与寿命要求）。 需注意：该电容为极性元件，不可反接；工作温度范围一般为–40℃至+105℃，高温环境下应降额使用；安装时须保证足够散热空间，并避免靠近热源。不适用于高频谐振、AC耦合或反向电压场景。实际选型应结合纹波电流、寿命预期及系统可靠性要求进行验证。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 4200UF 250V SCREW铝质电解电容器-螺旋式接线端 4200uF 250V-10+50% |
| ESR | 23 mOhms |
| ESR（等效串联电阻） | 23 毫欧 |
| 产品分类 | 铝电容器电容器 |
| 品牌 | Cornell Dubilier |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-螺旋式接线端,Cornell Dubilier CGS422T250W5LCGS |
| 数据手册 | |
| 产品型号 | CGS422T250W5L |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 产品 | Computer Grade Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器-螺旋式接线端 |
| 包装 | 散装 |
| 商标 | Cornell Dubilier |
| 大小/尺寸 | 2.500" 直径（63.50mm） |
| 安装类型 | 底座安装 |
| 容差 | - 10 %, + 50 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 引线间隔 | 28.6 mm (1.125 in) |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 1 |
| 电压额定值DC | 250 V |
| 电容 | 4200 uF |
| 直径 | 63.5 mm (2.5 in) |
| 相关产品 | /product-detail/zh/115058-14/338-1365-ND/1287204 |
| 端接类型 | Screw |
| 类型 | - |
| 系列 | CGS |
| 纹波电流 | 11.9 A |
| 表面贴装焊盘尺寸 | - |
| 长度 | 143 mm (5.625 in) |
| 阻抗 | - |
| 额定电压 | 250V |
| 高度-安装（最大值） | 5.625"（142.88mm） |
