Datasheet下载- 型号： CGS284U040X5R
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGS284U040X5R由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGS284U040X5R价格参考。Cornell DubilierCGS284U040X5R封装/规格：未分类， 暂无。您可以下载CGS284U040X5R参考资料、Datasheet数据手册功能说明书，资料中有CGS284U040X5R 详细功能的应用电路图电压和使用方法及教程。
CGS284U040X5R 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，其规格为：280,000 µF（284U 表示 280,000 µF，即 280 mF）、40 V 额定电压、径向引线（X5R 可能为厂商内部封装/尺寸代号，非陶瓷电容的温度特性代码；此处应理解为特定引线型结构，实际需以CDE官方数据手册为准）。该器件属于高容量、中低电压、通孔安装的电解电容，典型用于需要大储能或强纹波电流处理能力的场合。 主要应用场景包括： - 开关电源（SMPS）输出滤波：在工业电源、服务器电源或LED驱动器中，用于平滑整流后的大电流输出，抑制低频纹波（如100/120 Hz）及高频开关噪声。 - 变频器与电机驱动器的直流母线支撑电容：为逆变桥提供瞬态大电流，稳定母线电压，缓冲负载突变引起的电压波动。 - UPS（不间断电源）与储能系统：在后备供电环节承担能量暂存功能，支持短时掉电维持。 - 大功率音频放大器电源滤波：改善动态响应，减少“失真压缩”，提升低频驱动力。 该型号具备较高纹波电流额定值和较长寿命（通常≥2,000–5,000 小时@105°C），适用于工业级、车载充电设备（OBC）等对可靠性要求较高的环境。使用时需注意极性、温度降额及PCB布局散热。建议查阅CDE官方规格书确认具体参数（如ESR、纹波电流、尺寸及寿命曲线）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 280000UF 40V SCREW |
| ESR（等效串联电阻） | 4 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |

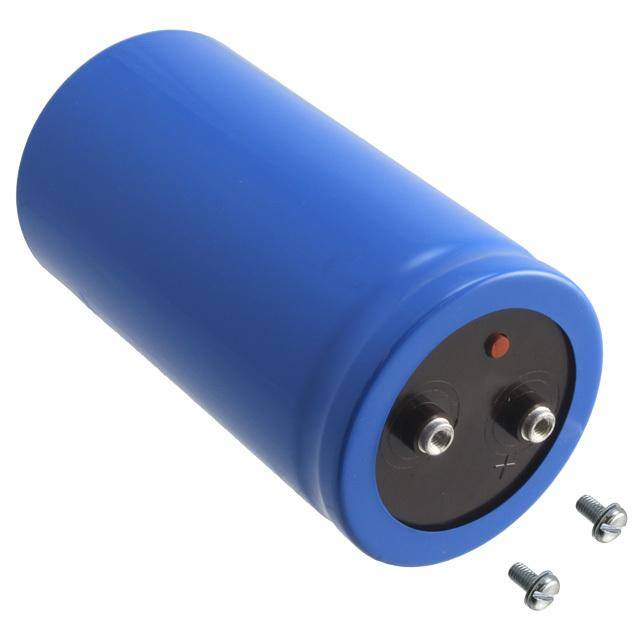

| 产品图片 |
|
| 产品型号 | CGS284U040X5R |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CGS |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 3.000" 直径（76.20mm） |
| 安装类型 | 底座安装 |
| 容差 | -10%，+75% |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 标准包装 | 1 |
| 电容 | 280000µF |
| 相关产品 | /product-detail/zh/125565-11/338-1366-ND/1287205 |
| 类型 | - |
| 纹波电流 | 32.7A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 40V |
| 高度-安装（最大值） | 5.875"（149.23mm） |
