Datasheet下载- 型号： CGS263U075X5R
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGS263U075X5R由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGS263U075X5R价格参考。Cornell DubilierCGS263U075X5R封装/规格：未分类， 暂无。您可以下载CGS263U075X5R参考资料、Datasheet数据手册功能说明书，资料中有CGS263U075X5R 详细功能的应用电路图电压和使用方法及教程。
CGS263U075X5R 是 Cornell Dubilier Electronics（CDE）旗下一款铝电解电容器，其标称容量为26,000 µF，额定电压75 V DC，采用径向引线、螺栓端子（或可选焊片）封装，具有低阻抗、高纹波电流承受能力及长寿命（典型105°C下寿命达2,000–5,000小时）等特点。 该型号主要应用于对能量存储、滤波和瞬态响应要求较高的中大功率工业与电力电子场景，包括： - 变频器与伺服驱动器中的直流母线滤波，抑制整流后脉动，稳定母线电压； - 不间断电源（UPS）系统的输入/输出级储能与缓冲，支撑短时负载突变或市电中断过渡； - 焊接设备（如逆变焊机）的主储能电容，提供高峰值放电电流； - 再生能源系统（如光伏逆变器、风力变流器）的直流侧平滑与能量调节； - 大功率LED驱动电源及工业电源模块中的二次滤波环节。 其高容值、耐高纹波特性使其特别适用于需强电流处理能力且空间受限的紧凑型电源设计。需注意正确安装（极性不可反接）、保证散热（避免密闭高温环境），并遵循CDE推荐的降额使用规范（如80%额定电压、≤105°C环境温度）以确保可靠性与寿命。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 26000UF 75V SCREW铝质电解电容器-螺旋式接线端 26000uF 75V-10+75% |
| ESR | 37 mOhms |
| ESR（等效串联电阻） | 37 毫欧 |
| 产品分类 | 铝电容器电容器 |
| 品牌 | Cornell Dubilier |
| 产品手册 | |

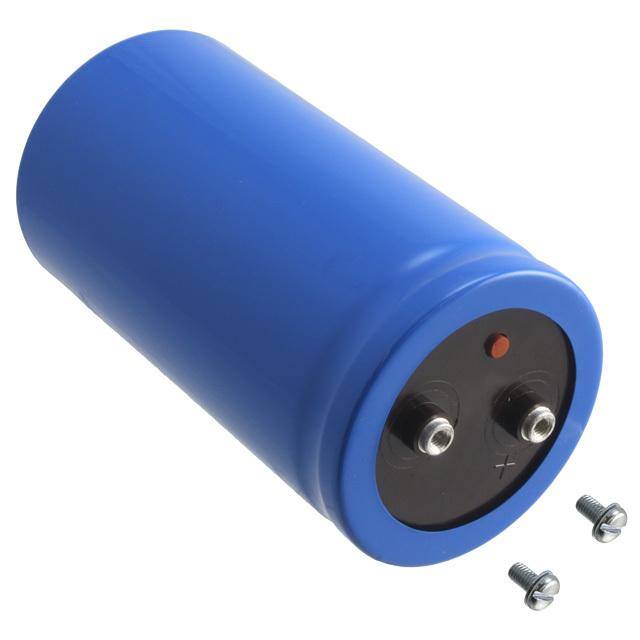

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-螺旋式接线端,Cornell Dubilier CGS263U075X5RCGS |
| 数据手册 | |
| 产品型号 | CGS263U075X5R |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 产品 | Computer Grade Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器-螺旋式接线端 |
| 包装 | 散装 |
| 商标 | Cornell Dubilier |
| 大小/尺寸 | 3.000" 直径（76.20mm） |
| 安装类型 | 底座安装 |
| 容差 | - 10 %, + 75 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 引线间隔 | 31.75 mm (1.25 in) |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 1 |
| 电压额定值DC | 75 V |
| 电容 | 0.026 Farad |
| 直径 | 76 mm (3 in) |
| 相关产品 | /product-detail/zh/125565-11/338-1366-ND/1287205 |
| 端接类型 | Screw |
| 类型 | - |
| 系列 | CGS |
| 纹波电流 | 10.6 A |
| 表面贴装焊盘尺寸 | - |
| 长度 | 150 mm (5.875 in) |
| 阻抗 | - |
| 额定电压 | 75V |
| 高度-安装（最大值） | 5.875"（149.23mm） |
